Датчики давления серии МТ101-М1-К
| Производитель: | ЭПО Сигнал |
Датчики давления МТ101 предназначены для непрерывного пропорционального преобразования избыточного давления, давления-разрежения, абсолютного давления и разности давлений жидкостей и газов в унифицированный выходной сигнал.
МТ 101-М1-К –коммунальная серия датчиков давления.
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
| Артикул | Наименование | Цена (без НДС) | Количество |
|---|---|---|---|
| 000042155 | МТ101-М1-К-0,5-0,6МПа-М1 (М20х1,5) датчик давления | По запросу | |
| 000071650 | МТ101-М1-К-0,5-1,6МПа-М1 (М20х1,5) датчик давления | По запросу | |
| 000071649 | МТ101-М1-К-0,5-1МПа-М1 (М20х1,5) датчик давления | По запросу |
Датчики МТ101-М, МТ101-М1, МТ101-Э, МТ101-Т являются однопредельными изделиями.

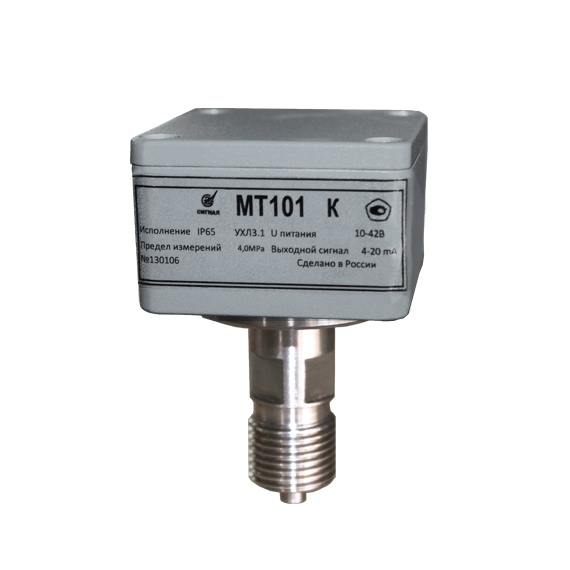

Датчики МТ101-К являются многопредельными изделиями и могут быть перенастроены на любой верхний предел измерений с соответствующим давлением перегрузки.
Верхние пределы измерений, предельно допускаемые и предельно допускаемые рабочие избыточные давления приведены в таблицах 2-5.
Однопредельные датчики в соответствии с таблицами 2-5 могут иметь несколько предельно допустимых давлений для одного верхнего предела измерений.
Таблица 1. Величины испытательного давления датчиков
| Верхние пределы измерений, МПа | Испытательное давление, %, от верхнего предела измерений |
|---|---|
| От 0,01 до 16 | 125 |
| Свыше 16 до 60 | 115 |
| Свыше 60 до 100 | 110 |
Таблица 2. Датчики избыточного давления
| Сокращенное наименование датчика | Единица давления | Верхние пределы измерений | Предельно допускаемое давление | |
|---|---|---|---|---|
| кПа | МПа | |||
| МТ101-М МТ101-М1 МТ101-Э | кПа | 2,5; 4,0; 6,0 (6,3) | 10 | |
| 6,0 (6,3); 10; 16 | 30 | |||
| 10; 16; 25 | 52 | |||
| 25; 40; 60 (63) | 105 | |||
| 40; 60 (63); 100 | 150 | |||
| 60 (63); 100; 160 | 300 | |||
| МТ101-К МТ101-Т МТ101-М МТ101-М1 МТ101-Э | МПа | 0,25; 0,4; 0,6 (0,63); 1,0 | 1,6 | |
| 0,4; 0,6 (0,63); 1,0; 1,6 | 2,5 | |||
| 0,6 (0,63); 1,0; 1,6; 2,5 | 4,0 | |||
| 1,0; 1,6; 2,5; 4,0 | 6,3 | |||
| 1,6; 2,5; 4,0; 6,0 (6,3) | 10 | |||
| 2,5; 4,0; 6,0 (6,3); 10 | 16 | |||
| 4,0; 6,0 (6,3); 10; 16 | 25 | |||
| 6,0 (6,3); 10; 16; 25 | 40 | |||
| 10;16; 25; 40 | 56 | |||
| 16; 25; 40; 60 (63) | 80 | |||
| 25; 40; 60 (63); 100 | 125 | |||
Таблица 3. Датчики абсолютного давления
| Сокращенное наименование датчика | Единица давления | Верхний предел измерений | Предельно допускаемое давление | ||
|---|---|---|---|---|---|
| кПа | МПа | кПа | МПа | ||
| МТ101-М МТ101-М1 МТ101-Э | кПа | 25; 40; 60 (63) | 105 | ||
| 40;60 (63);100 | 150 | ||||
| 60 (63); 100; 160 | 300 | ||||
| 100; 160; 250 | 500 | ||||
| 250; 400; 600 (630) | 1,0 | ||||
| МПа | 0,4; 0,6; 1,0 | 1,5 | |||
| 0,6; 1,0; 1,6 | 3,0 | ||||
Таблица 4. Датчики избыточного давления – разрежения
| Сокращенное наименование датчика | Единица давления | Верхний предел измерений, Р | Предельно допускаемое давление | ||
|---|---|---|---|---|---|
по избыточному давлению (+) по разрежению (-) | кПа | МПа | |||
| МТ101-М МТ101-М1 МТ101-Э | кПа | ±(3 (3,15); 5,0; 8,0) | 30 | ||
| ±(5,0; 8,0; 12,5) | 52 | ||||
| ±(12,5; 20; 30 (31,5)) | 105 | ||||
| ±(20; 30 (31,5); 50) | 150 | ||||
| ±(30 (31,5); 50; 80) | 300 | ||||
| ±(50; 80) | |||||
| -100 | +150 | ||||
| -100 | +(150; 300; 500 (530)) | 1,0 | |||
| -100 | +(300; 500 (530); 900) | 1,5 | |||
| МПа | -0,1 | +(0,5 (0,53); 0,9; 1,5) | 3,0 | ||
| +(0,9; 1,5; 2,4) | 5,0 | ||||
| +(1,5; 2,4; 3,9) | 10 | ||||
| МТ101-К МТ101-Т | МПа | -0,1 | +(0,15; 0,3; 0,5 (0,53); 0,9) | 1,6 | |
| +(0,3; 0,5 (0,53); 0,9; 1,5) | 2,5 | ||||
| +(0,5 (0,53); 0,9; 1,5; 2,4) | 4,0 | ||||
| +(0,9; 1,5; 2,4; 3,9) | 6,3 | ||||
Таблица 5. Датчики разности давлений
| Сокращенное наименование датчика | Вариант исполнения | Единица давления | Верхние пределы измерений | Предельно допускаемое рабочее избыточное давление | |
|---|---|---|---|---|---|
| кПа | МПа | ||||
| МТ101-М1 МТ101-Э | Исполнение 1 | кПа | 0,16; 0,25; 0,4; 0,6 (0,63); 1; 1,6 | 0,1 | |
| 4,0 | |||||
| 1; 1,6; 2,5; 4; 6 (6,3); 10 | 4,0 | ||||
| 10 | |||||
| 4; 6 (6,3); 10; 16; 25; 40 | 16 | ||||
| 25 | |||||
| 25; 40; 60 (63); 100; 160; 250 | 16 | ||||
| 25 | |||||
| 0,25; 0,4; 0,6 (0,63); 1,0; 1,6; 2,5 | 16 | ||||
| МПа | 25 | ||||
| 1,6; 2,5; 4; 6 (6,3); 10; 16 | 25 | ||||
| МТ101-М1 МТ101-Э | Исполнение 2 | кПа | 16; 25 | +70 -35 | |
| 40; 60 (63) | +150 -70 | ||||
| 60 (63); 100 | +200 -100 | ||||
| 100; 160 | +400 -200 | ||||
| МПа | 0,16; 0,25 | +0,7 -0,35 | |||
| 0,4; 0,6 (0,63) | +1,4 -0,7 | ||||
| 0,6 (0,63); 1,0 | +2 -1 | ||||
| 1,0; 1,6 | +4 -1 | ||||
| 1,6; 2,5 | +7 -1 | ||||
Примечания
Знак «+» означает плюсовая камера, знак «-» - минусовая камера.
Предельно допускаемое рабочее избыточное давление - давление, после воздействия которого не требуется дополнительная настройка датчика.
Датчики выпускаются с выходными сигналами:

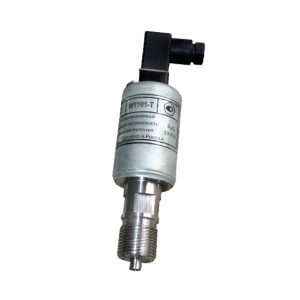

- МТ101-К, МТ101-Т - постоянного тока 0-5 мА, 4-20 мА;
- МТ101-М - постоянного тока 4-20 мА;

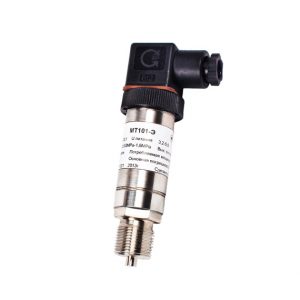

- МТ101-Э - напряжения постоянного тока 0-2 (0,4-2) В;

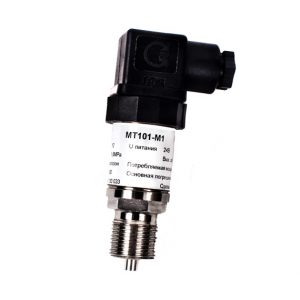

- МТ101-М1- постоянного тока 4-20 мА или напряжения постоянного тока 0-5 В, 0-10 В.
