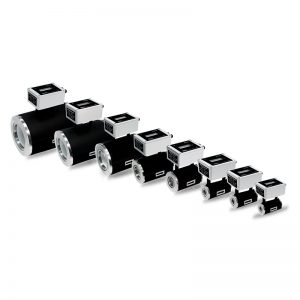

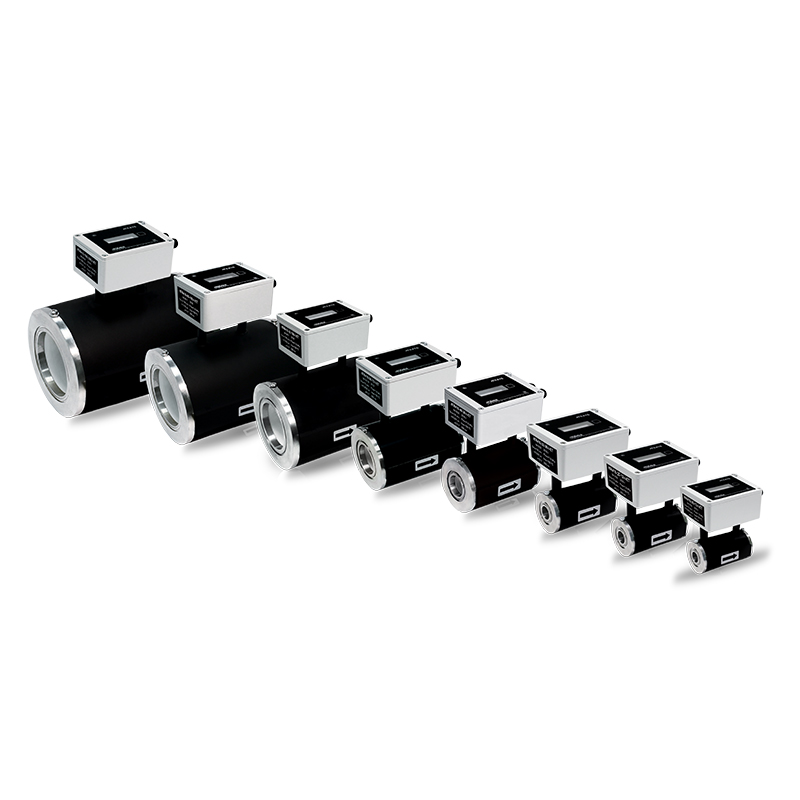

Электромагнитный расходомер ЛГК410

Электромагнитный расходомер ЛГК410 Электромагнитный расходомер ЛГК410 Электромагнитный расходомер ЛГК410 Электромагнитный расходомер ЛГК410
Артикул:
Производитель:ЛОГИКА

Преобразователи ЛГК 410 предназначены для измерения объемного расхода и объема жидкостей с удельной электропроводностью от 10-3 до 10 См/м, избыточным давлением до 1,6 МПа и температурой от 0 до 150 °C не агрессивных по отношению к фторопласту Ф4 и стали 12Х18Н10Т.

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.

Версия для печати
АртикулНаименованиеЦена (без НДС)Количество
000071862ЛГК410 DN20-6 кл.II, с дисплеем расходомер электромагнитный27000
Добавить в заявку
000071806ЛГК410 DN20-12 кл.I, с дисплеем расходомер электромагнитный40200
Добавить в заявку
000071969ЛГК410 DN20-12 кл.II, с дисплеем расходомер электромагнитный26100
Добавить в заявку
000108732ЛГК410 DN 25-9 кл.II, с дисплеем расходомер электромагнитный28500
Добавить в заявку
000108730ЛГК410 DN 25-18 кл.I, с дисплеем расходомер электромагнитный42100
Добавить в заявку
000108731ЛГК410 DN 25-18 кл.II, с дисплеем расходомер электромагнитный27800
Добавить в заявку
000071864ЛГК410 DN32-15 кл.II, с дисплеем расходомер электромагнитный29900
Добавить в заявку
000071863ЛГК410 DN32-30 кл.I, с дисплеем расходомер электромагнитный44600
Добавить в заявку
000071967ЛГК410 DN32-30 кл.II, с дисплеем расходомер электромагнитный29100
Добавить в заявку
000106457ЛГК410 DN 40-23 кл.II, с дисплеем расходомер электромагнитный31800
Добавить в заявку
000106454ЛГК410 DN 40-46 кл.I, с дисплеем расходомер электромагнитный47500
Добавить в заявку
000106456ЛГК410 DN 40-46 кл.II, с дисплеем расходомер электромагнитный31000
Добавить в заявку
000071866ЛГК410 DN50-36 кл.II, с дисплеем расходомер электромагнитный33700
Добавить в заявку
000071865ЛГК410 DN50-72 кл.I, с дисплеем расходомер электромагнитный50500
Добавить в заявку
000071971ЛГК410 DN50-72 кл.II, с дисплеем расходомер электромагнитный32900
Добавить в заявку
000108696ЛГК410 DN 65-60 кл.II, с дисплеем расходомер электромагнитный38300
Добавить в заявку
000108699ЛГК410 DN 65-120 кл.I, с дисплеем расходомер электромагнитный55000
Добавить в заявку
000108698ЛГК410 DN 65-120 кл.II, с дисплеем расходомер электромагнитный37500
Добавить в заявку
000071868ЛГК410 DN80-90 кл.II, с дисплеем расходомер электромагнитный41000
Добавить в заявку
000071867ЛГК410 DN80-180 кл.I, с дисплеем расходомер электромагнитный61500
Добавить в заявку
000071980ЛГК410 DN80-180 кл.II, с дисплеем расходомер электромагнитный40200
Добавить в заявку
000071870ЛГК410 DN100-140 кл.II, с дисплеем расходомер электромагнитный49800
Добавить в заявку
000071869ЛГК410 DN100-280 кл.I, с дисплеем расходомер электромагнитный73600
Добавить в заявку
000071984ЛГК410 DN100-280 кл.II, с дисплеем расходомер электромагнитный49000
Добавить в заявку

Модельный ряд

Преобразователи расхода ЛГК410 имеют модификации, отличающиеся условным диаметром DN, верхним пределом измерений расхода Qmax, уровнем точности измерений (класс I, II, AI, AII) и наличием дисплея. Код модификации преобразователя приводится в его обозначении, пример которого приведен ниже.

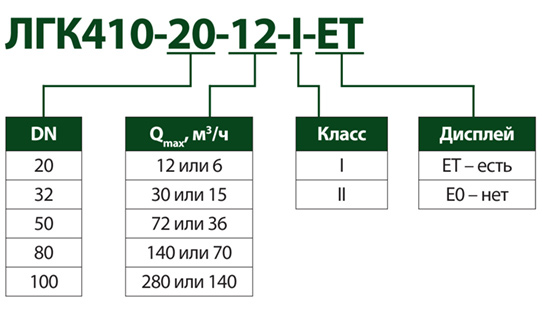

Схема обозначения ЛГК410

Функциональные характеристики

Преобразователи обеспечивают:

  • измерение объема и объемного расхода жидкости в прямом и обратном направлениях;
  • ведение тотальных счетчиков (суммарных значений, полученных нарастающим итогом) объема жидкости, прошедшей в обоих направлениях;
  • диагностику режимов работы;
  • вывод показаний на встроенном дисплее (только в модели ET);
  • коммуникацию с внешними устройствами;
  • ввод настроечных параметров;
  • защиту данных и настроечных параметров от изменений.
  • Металлический корпус.
  • Проточная часть полностью из нержавеющей стали.
  • Двойной металлический экран, обеспечивающий высокую степень защиты от электромагнитных помех.
  • Возможность объединения до 30 преобразователей в единую сеть с подключением к сети ETHERNET через адаптер АДС99.
  • Три выходных дискретных сигнала, включая два свободно назначаемых.
  • Встроенный гальванически изолированный интерфейс RS232 совместимый для подключения внешнего оборудования, модемов.
  • Гальванически развязанный вход электропитания, обеспечивающий подключение к одному источнику питания нескольких преобразователей.
  • Диагностика нештатных ситуаций «пустая труба», реверс потока» и пр.
  • Защита от несанкционированного доступа.
  • Яркий и контрастный OLED-дисплей.
  • Сертифицирован в составе всех теплосчетчиков серии ЛОГИКА.

Метрологические характеристики

Диапазон показаний объема – от 0 до 999999999 м3.

Диапазоны измерений расхода в зависимости от направления потока и условного диаметра DN.

Значение расхода, м3/ч
DNQMAXQMINQMIN ОБР
AIAIIIIIAIAIIIII
20120,0170,048
60,00850,0170,0240,048
25180,0260,072
90,0130,0260,0360,072
32300,0430,120
150,0210,0430,060,120
40460,0660,184
230,0330,0660,0920,184
50720,1030,288
360,0510,1030,1440,288
651200,170,48
600,0860,170,240,48
801800,260,72
900,130,260,360,72
1002800,401,12
1400,20,400,561,12

Пределы погрешности в условиях эксплуатации, не более %

КлассПрямое направлениеОбратное направление
I±[0,9+0,0058•QMAX/Q]±[0,9+0,0116•QMAX/Q]
II±[0,9+0,0116•QMAX/Q]±[0,9+0,0232•QMAX/Q]
AI±0,9 при QMAX/Q ≤ 200;
±[0,25+0,0045•QMAX/Q] при QMAX/Q > 200		±[0,9 + 0,0116•QMAX/Q]
AII±0,9 при QMAX/Q ≤ 100;
±[0,25+0,0065•QMAX/Q] при QMAX/Q > 100		±[0,9 + 0,0116•QMAX/Q]

Эксплуатационные показатели

Электропитание: внешнее 12 В постоянного тока.

Условия эксплуатации:

  • температура окружающего воздуха: от 0 до +50 °С;
  • относительная влажность: не более 95% при 35 °С без конденсации влаги;
  • атмосферное давление: от 84 до 106,7 кПа.
  • степень защиты от воздействия воды и пыли IP65.

Средняя наработка на отказ: 75000 ч.

Средний срок службы: 12 лет.

Межповерочный интервал: 4 года

Гарантия: 5 лет.
