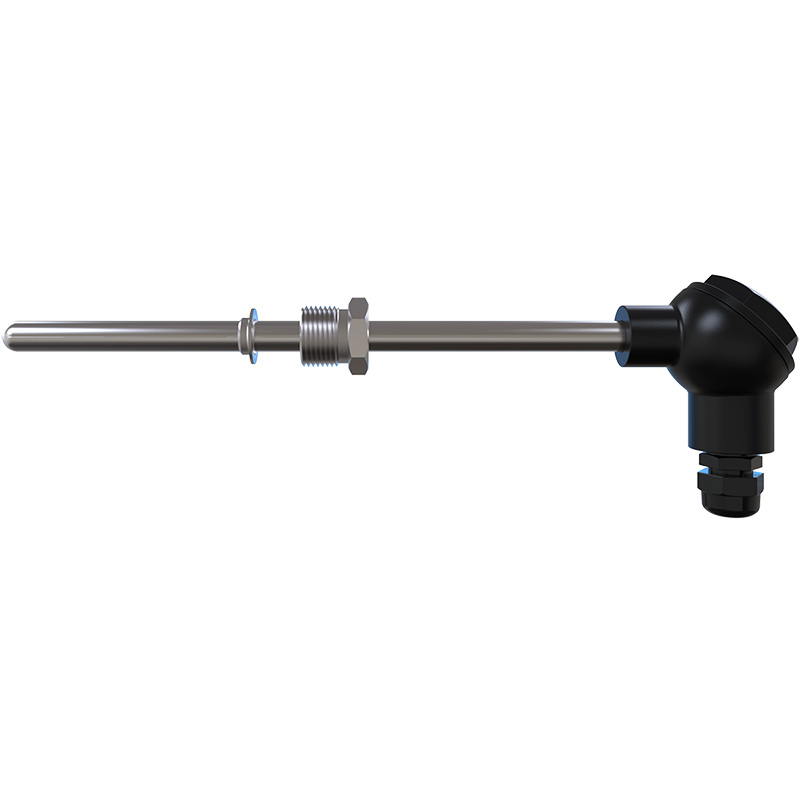

ДТСхх5 термосопротивления с коммутационной головкой
| Производитель: | ОВЕН |
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена по запросу
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
- 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
- 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
- РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)
Среда измерения
Твердые, жидкие и газообразные среды (неагрессивных к защитной арматуре и материалу чувствительного элемента ЧЭ датчика).
Отличительные особенности
- Бюджетная цена датчиков.
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.
Характеристики
Вероятность безотказной работы при соблюдении условий эксплуатации:
ДТС с платиновым ЧЭ
- от -50 до +250 °С – не менее 0,95 за 40 000 ч;
- от -196 (-60 °С – для РТ100, РТ1000) до -50 °С – не менее 0,95 за 15 000 ч.
ДТС с медным ЧЭ
- от -50 до +150 °С – не менее 0,95 за 15 000 ч.
Для монтажа датчиков ДТСхх5 на объекты рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.
При изменении температуры выше 180 ⁰С рекомендуем использовать датчики с металлической головкой.
Технические характеристики
Характеристики | ДТСхх5 | ||
Номинальная статическая характеристика (НСХ) | 50М, 100М | 50П, 100П | PT100, PT1000 |
Диапазон измеряемых температур: | |||
- класс допуска А |
| -100…+450 °C | -30…+300 °C |
- класс допуска В и С | -50…+180 °C | -196…+500 °C | -50…+500 °C |
- для ДТС125Л | -50…+100 °C | -60…+100 °C | -50…+100 °C |
- для ДТС205 (класс допуска А) |
|
| -30…+250 °C |
Температура окружающей среды | -60…+85 °C | ||
Условное давление | 0,1…6,3 МПа (в зависимости от конструктивного исполнения) | ||
Показатель тепловой инерции | не более 10…30 с | ||
Сопротивление изоляции | не менее 100 МОм | ||
Количество чувствительных элементов | 1 или 2 | ||
Схема внутренних соединений проводников | 2 – двухпроводная* 3 – трехпроводная 4 – четырехпроводная | ||
Исполнение сенсора относительно корпуса | изолированный | ||
Исполнение коммутационной головки хх5 | пластмассовая металлическая** | ||
Разъем | М12 ¾ pin – только для ДТС205 | ||
Тип резьбового штуцера | метрическая резьба, трубная резьба | ||
Материал защитной арматуры | сталь 12Х18Н10Т AISI 316 – только для ДТС205 | ||
Степень защиты | IP54 IP65 – для датчиков с металлической головкой и ДТС125, ДТС125Л IP67 – для ДТС205 | ||
Средний срок службы | не менее 10 лет | ||
Примечание
* кроме ДТС205
** кроме ДТС125, ДТС125Л
Конструктивные исполнения датчиков

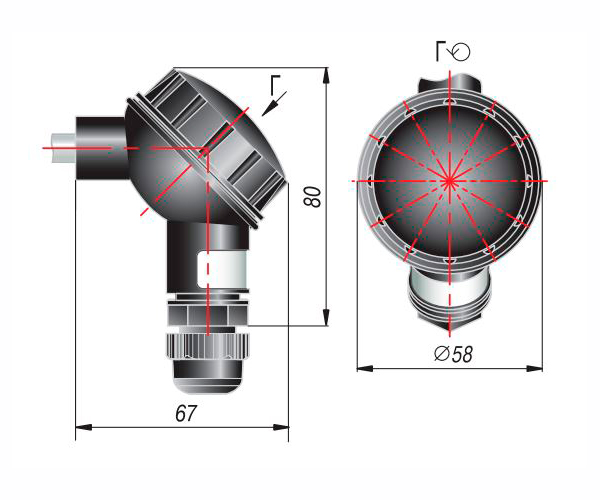

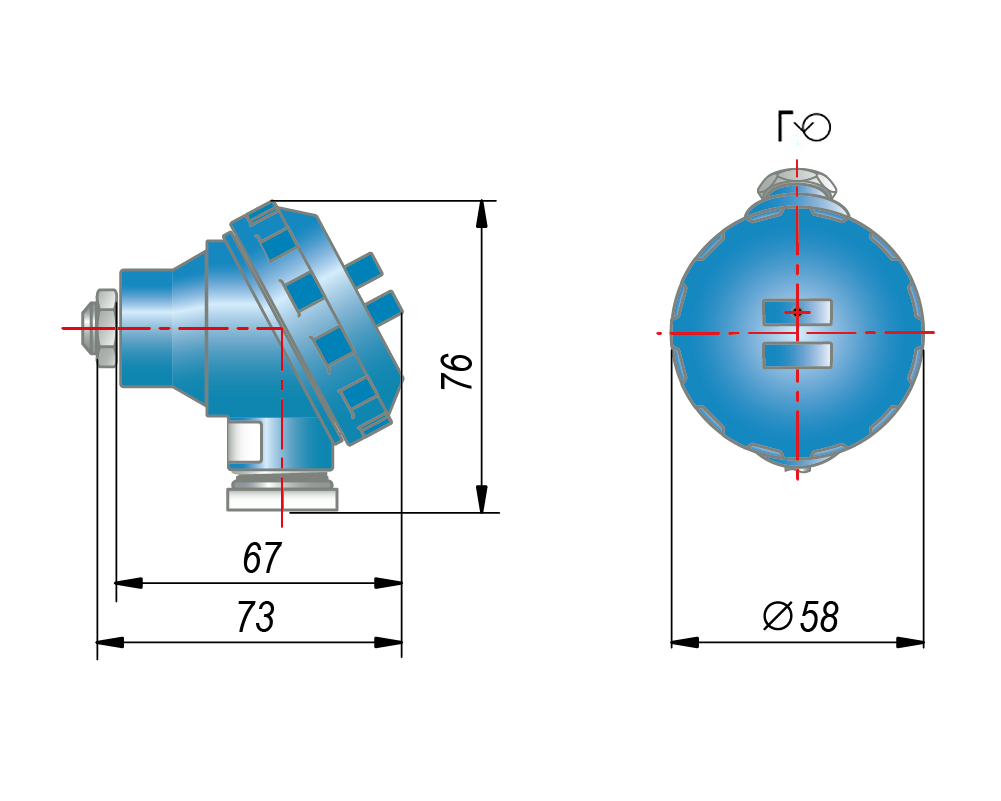

Конструктивное исполнение коммутационной головки для ДТС
Стандартное исполнение | Увеличенная | |||
Пластмассовая | Металлическая | Пластмассовая | Металлическая | |
| Для 2- и 3-проводной схемы | Для 4-проводной схемы | |||
|
|
|
|
|
Кабельный ввод | Кабельный ввод | Кабельный ввод | Кабельный ввод | Кабельный ввод |
| Диаметр подключаемого кабеля до 8 мм | Диаметр подключаемого кабеля до 8 мм | Диаметр подключаемого кабеля до 8 мм | Диаметр подключаемого кабеля до 8 мм | Диаметр подключаемого кабеля до 10 мм |

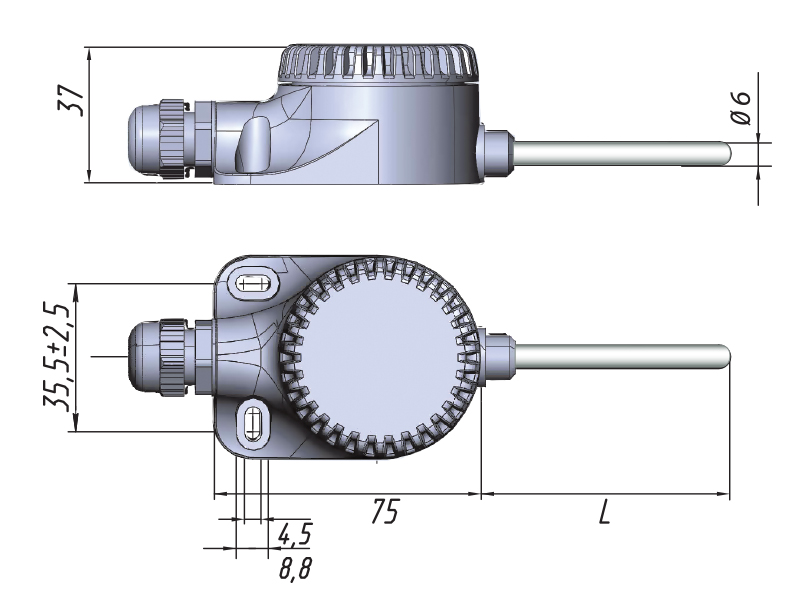

ДТС125Л |
Пластмассовая |
|
Кабельный ввод |
| Диаметр подключаемого кабеля до 8 мм |
Конструктивное исполнение углового разъема ДТС205
 |
Разъем М12 ¾ pin |
| Кабельный ввод |
| Диаметр подключаемого кабеля: до 7 мм |
Конструктивные исполнения датчиков
| Конструктивное исполнение | Модель | Параметры | Материал | Длина монтажной части L*, мм |
| 015 | D=8 мм | сталь 12Х18Н10Т | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 025 | D=10 мм | |||
| 515 | D=6 мм | |||
 Подвижный штуцер | 035 | D=8 мм, M=20×1,5 мм**, S=22 мм | ||
| 045 | D=10 мм, M=20×1,5 мм**, S=22 мм | |||
| 145 | D=6 мм, M=20×1,5 мм**, S=22 мм | |||
 Подвижный штуцер | 335 | D=8 мм, M=20×1,5 мм**, S=22 мм | ||
| 435 | D=6 мм, M=20×1,5 мм**, S=22 мм | |||
|
Подвижный штуцер | 055 | D=10 мм, M=20×1,5 мм**, S=22 мм | 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
 | 065 | D=8 мм, M=20×1,5 мм**, S=27 мм | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
| 075 | D=10 мм, M=20×1,5 мм**, S=27 мм | |||
| 085 | D=10 мм, M=27×2 мм**, S=32 мм | |||
 Подвижный штуцер | 095 | D=10 мм, M=20×1,5 мм**, S=22 мм | ||
 | 105 | D=8 мм, M=20×1,5 мм**, S=27 мм | ||
| 505 | D=6 мм, M=20×1,5 мм**, S=27 мм | |||
 DIN 32676 | 205*** | D=6 мм, Диаметр CLAMP А = 50,5 мм (для DN 25; 32; 40) А = 64 мм (для DN 50) Давление измеряемой среды, не более 1,6 МПа | AISI 316 | 40, 50, 60, 80, 100, 120, 140, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480, 500, 520, 540, 560, 580, 600, 630 |
|
| 405 | D=5 мм | сталь 12Х18Н10Т | 80, 100, 120, 160, 200, 250, 320 |
 | 125Л | D=6 мм (-60...+85 0С) | 60, 80, 100 |
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.
*** ДТС205 изготавливается только с РТ100, РТ1000.
Примечания:
- Датчики с двумя чувствительными элементами изготавливаются:
- только для моделей с диаметром защитной арматуры 8 и 10 мм;
- с диаметром монтажной части 8 мм выпускаются с длиной монтажной части в диапазоне 100 мм ≤ L < 1500 мм;
- с диаметром монтажной части 8 мм по 4-проводной схеме не изготавливаются;
- производятся только с увеличенной коммутационной головкой;
- с металлической коммутационной головкой изготавливаются только по 2-проводной схеме.
- При измерении температуры выше 180 °С для моделей 015, 025, 105, 505, 515 рекомендуем использовать датчики с металлической головкой.
- Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по суммарной длине монтажной части L и вспомогательного размера (от 40 до 120 мм, см. табл.):
- 50П – не производим
- для 50М – не более 200 мм
- для 100М, 100П, РТ100 – не более 630 мм
- Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
- Модели 405, 435, 505, 515 с пластмассовой головкой изготавливаются только в исполнении Л – увеличенная головка.
- Модель ДТС405:
- с сенсорами 50П, 100П не изготавливается;
- по 4-проводной схеме не изготавливается;
- при выборе длины монтажной части необходимо учитывать толщину (12 мм) подвижного фланца.
