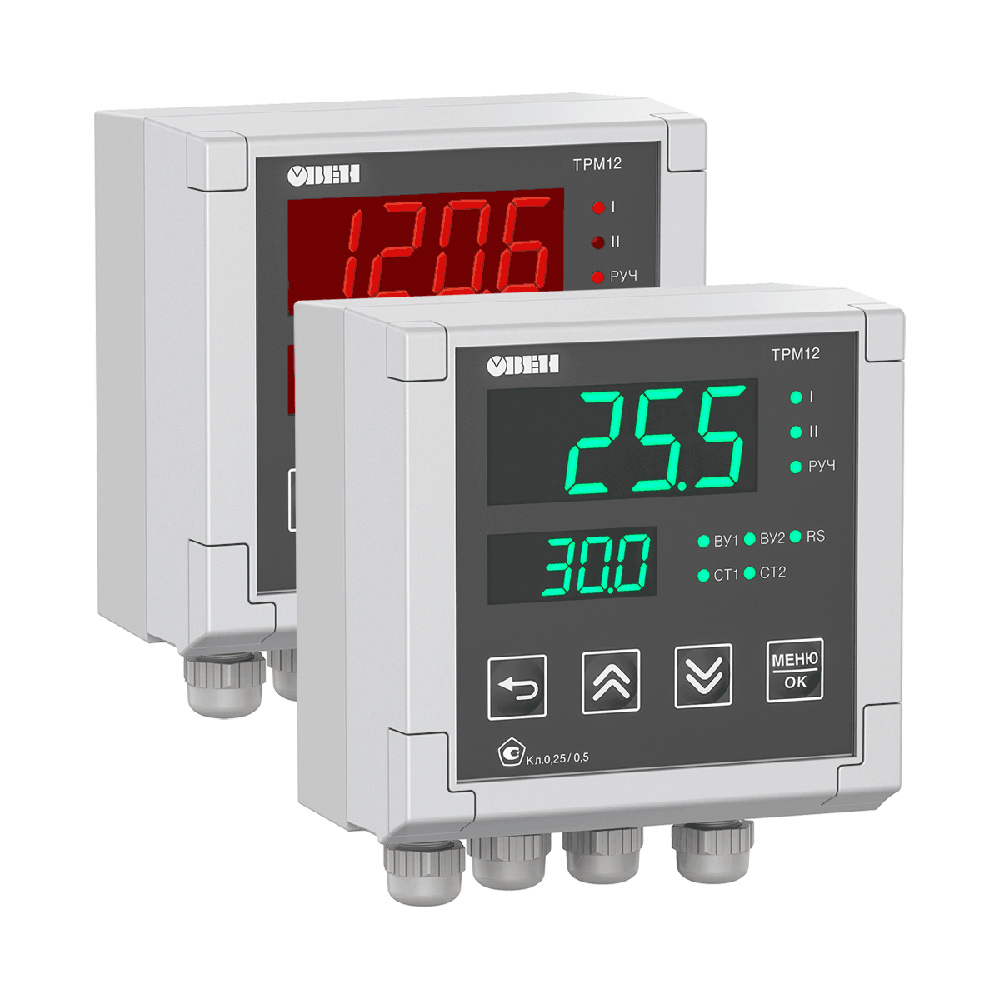

ТРМ12 ПИД-регулятор для задвижек с RS-485
| Производитель: | ОВЕН |
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена по запросу
ОВЕН ТРМ12 является популярным решением для задач сегмента ЖКХ: систем газового и парового отопления, управления температурой контура ГВС, регулирования отопления по наружной температуре, управления газовыми горелками, управления шиберными задвижками в дымоходах; а также для задач пищевой промышленности: в теплообменниках пастеризаторов, системах регулировки температуры и влажности при производстве колбас и мясных изделий, варочных и сушильных шкафах.
Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.
Основные функции прибора
- Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т.п.
- Вычисление разности, суммы, отношения и корня из разности двух измеряемых величин.
- Измерение и регулирование расхода по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения дифманометра.
- ПИД-регулирование управляемой величины с использованием:
- электропривода запорно-регулирующего (КЗР) или трехходового клапана;
- задвижки с аналоговым входом 4…20 мА или 0…10 В в автоматическом, ручном и дистанционном режимах.
- Автонастройка ПИД-регулятора для настройки коэффициентов.
- Подключение датчика положения задвижки ко входу 2.
- График отопления по уличной температуре.
- Дистанционный пуск и остановка ПИД-регулятора.
- Сигнализация об обрыве в цепи регулирования (LBA).
- Встроенный интерфейс RS-485 (протокол Modbus ASCII/RTU).
- Защита настроек для разных групп специалистов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания | ~90…264 В (номинальное 230В) =21...120 В (номинальное 24 В) |
| Частота напряжения питания | 50, 60 Гц |
| Потребляемая мощность | не более 10 ВА |
| Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В (только для исполнения без RS-485) |
| Максимально допустимый ток источника питания | 50 мА |
| Универсальные входы | |
| Количество универсальных входов | 2 |
| Функции входа 1 | Измерительный |
| Функции входа 2 | Измерительный (в том числе датчик положения) |
| Дополнительный (дистанционный пуск и останов регулирования) | |
| Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» |
| Время опроса входа: | Не более 1 секунды |
| Предел основной приведенной погрешности измерения: | |
| - для термоэлектрических преобразователей с включенной компенсацией холодного спая | ±0,5 % |
| - для остальных видов датчиков | ±0,25 % |
| Выходные устройства | |
| Количество выходных устройств | 2 |
| Типы выходных устройств | Р, К, С, Т, И, У |
| Корпус | |
| Щитовой Щ1 | 96×96×53 мм, IP54* |
| Щитовой Щ2 | 96×48×100 мм, IP54* |
| Щитовой Щ5 | 48×48×103 мм, IP54* |
| Настенный Н | 110×129×69 мм, IP66** |
| DIN-реечный | 90×88×59 мм, IP20 |
* со стороны передней панели
** подтверждено испытаниями в независимой аккредитованной лаборатории, см протокол 28/23
Условия эксплуатации
- Температура окружающего воздуха:–40...+50 °С
- Атмосферное давление:84...106,7 кПа
- Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги):Не более 85 %
Универсальные измерительные входы
Терморегулятор ОВЕН ТРМ12 имеет два универсальных входа для подключения датчиков следующих типов:
- термопреобразователей сопротивления ТСМ 50М, 100М; ТСП 50П, 100П, Pt100, Pt1000 и др.
- термопар ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В) и др.;
- датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА и напряжения 0…1 В.
Использование входа 2 в качестве дополнительного для дистанционного управления
К дополнительному входу (вход 2) ТРМ12 можно подключить внешнюю кнопку для дистанционного пуска/остановки регулирования.
Использование входа 2 для подключения датчика положения задвижки
Ко входу 2 ТРМ12 можно подключить датчики положения задвижки следующих типов:
- резистивный 0,1…4 кОм;
- токовый 4...20 мА.
Цифровая фильтрация и коррекция входного сигнала
ОВЕН ТРМ12 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика («сдвиг», «наклон»), а для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.
ПИД-регулятор
Прибор ОВЕН ТРМ12 осуществляет ПИД-регулирование измеренной или вычисленной величины, управляя:
- электроприводом запорно-регулирующего (КЗР) или трехходового клапана (при этом ПИД-регулятор должен иметь два однотипных дискретных выхода – э/м реле, транзисторные оптопары, симисторные оптопары, выходы для управления внешним твердотельным реле);
- задвижкой с аналоговым входом (при этом ПИД-регулятор должен иметь один выход ЦАП 4…20 мА или 0…10 В).
Управление может осуществляться в автоматическом, ручном и дистанционном режимах.
Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).
Аварийная сигнализация о выходе регулируемой величины за заданные пределы
Терморегулятор ОВЕН ТРМ12 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал по различным условиям относительно текущего значения измеренной величины. Эти условия аварийной сигнализации задаются пользователем при настройке.
При работе с аналоговой задвижкой аварийный сигнал можно подать на второй (свободный) выход прибора, к которому подключается какое-либо сигнальное устройство (лампа, звонок и т.п.).
Сигнализация об обрыве контура регулирования (LBA)
Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени.
