Шламоотделители магнитные «ТЭМ-ШМ»

ЭФФЕКТИВНОСТЬ РАБОТЫ

Шламоотделитель магнитный «ТЭМ-ШМ» — это основной фильтрующий элемент в системе теплоснабжения защищающий от нерасворимых примесей.

Преимущества:

• надежность и простота в эксплуатации;
• продолжительность рабочего цикла;
• отсутствие затрат на электроэнергию и реагенты;
• 100% магнитно-механическая фильтрация и очистка жидкости, путем магнитной обработки;
• медленный рост перепада давления по мере загрязнения сетчатого фильтра;
• предотвращение образования котельного камня и торможение коррозионных процессов, путем магнитной обработки;
• фильтрация и очистка от шлама и ржавчины в 2 раза эффективнее по сравлению с обычными грязевиками, что соответственно увеличивает эксплуатационный срок службы котлов, насосов, теплообменников и другого оборудования; грязевиками;
• бесперебойная работа на протяжении длительного срока эксплуатации.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

Последовательный цикл очистки: инерционно-седиментационный, магнитный и фильтрационный. При входе в аппарат скорость и направление потока изменяются и наиболее крупные загрязнения под действием силы тяжести оседают в нижнюю часть корпуса-шламовую камеру. Далее вода проходит по лабиринту, организованному специальными перегородками, на которых закреплены ферромагниты, улавливающие загрязнения с размером частиц от 0,5 мкм и более, обладающие парамагнитными свойствами или приобретающими их в магнитном поле. По мере накопления на магнитах эти загрязнения, не смываясь потоком воды, медленно сползают в шламовую камеру и при необходимости удаляются через дренажный патрубок. Загрязнения, не обладающие магнитными свойствами, задерживаются сетчатым фильтром, расположенным внутри корпуса перед выходным патрубком.

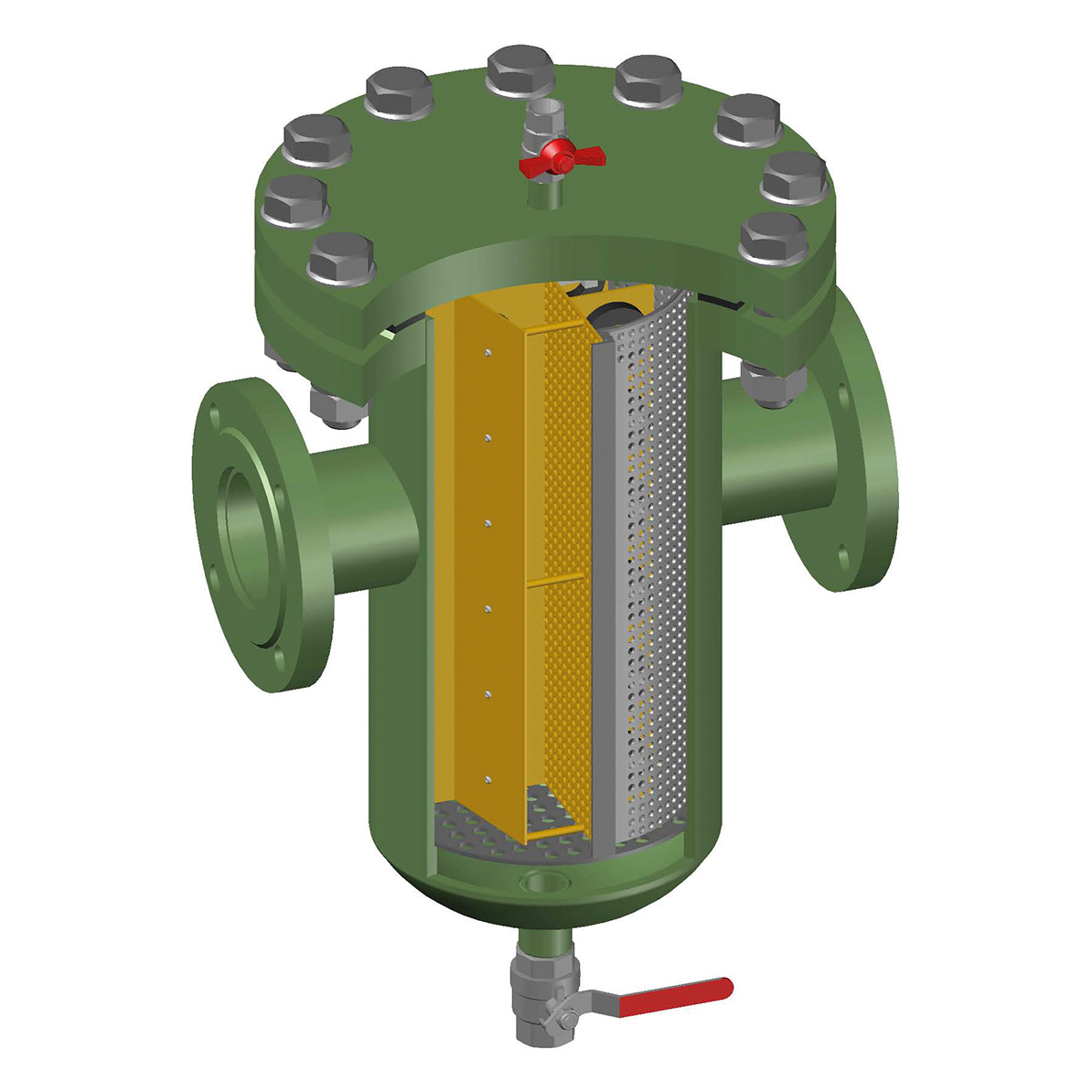

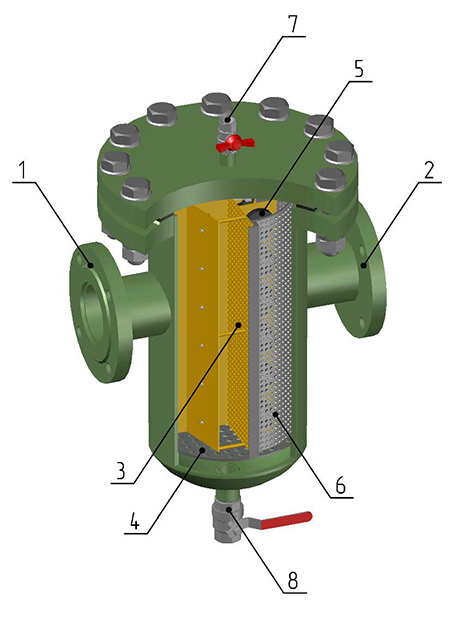

Шламоотделитель магнитный «ТЭМ-ШМ» состоит из цилиндрического корпуса с входным (1) и выходным (2) патрубками. Внутри корпуса размещается съемная система (3) из коррозионностойкого материала с ферритовой магнитной системой (5) и сетка шламовой камеры (4). Выходной патрубок перекрыт изнутри съемным сетчатым фильтром (6). Шламоотделитель магнитный «ТЭМ-ШМ» оборудован воздушником (7) и дренажным патрубком (8), с установленной на них запорной арматурой.

Благодаря решениям, применяемых в «ТЭМ-ШМ», до 95% от общего количества загрязнений перехватывается до сетчатого фильтра, тем самым увеличивается его рабочий цикл и временной период между очистками.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Расчетные параметры и материалы изготовления:

• рабочее давление: до 1,6 МПа;
• рабочая среда: вода;
• максимальная рабочая температура до 150 ºС;
• размер ячейки сетки 1x1 мм (возможно исполнение с ячейкой до 3x3 мм);
• корпус фильтра, фланцы (ГОСТ 33259-2015 PN - 1,6 МПа) –сталь 20. cm3. 09Г2С;
• корпус магнитной системы и фильтрующих элементов – 12X18H10T;
• магнитная система – ферритовая.

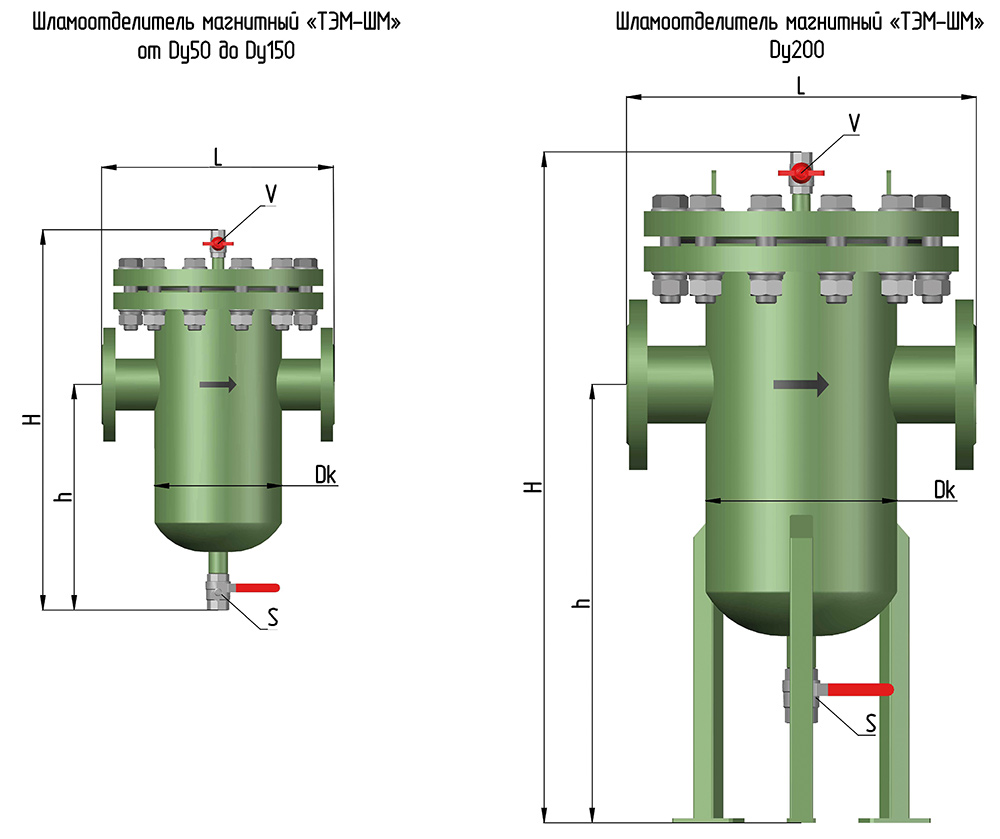

Размеры указаны для справок
