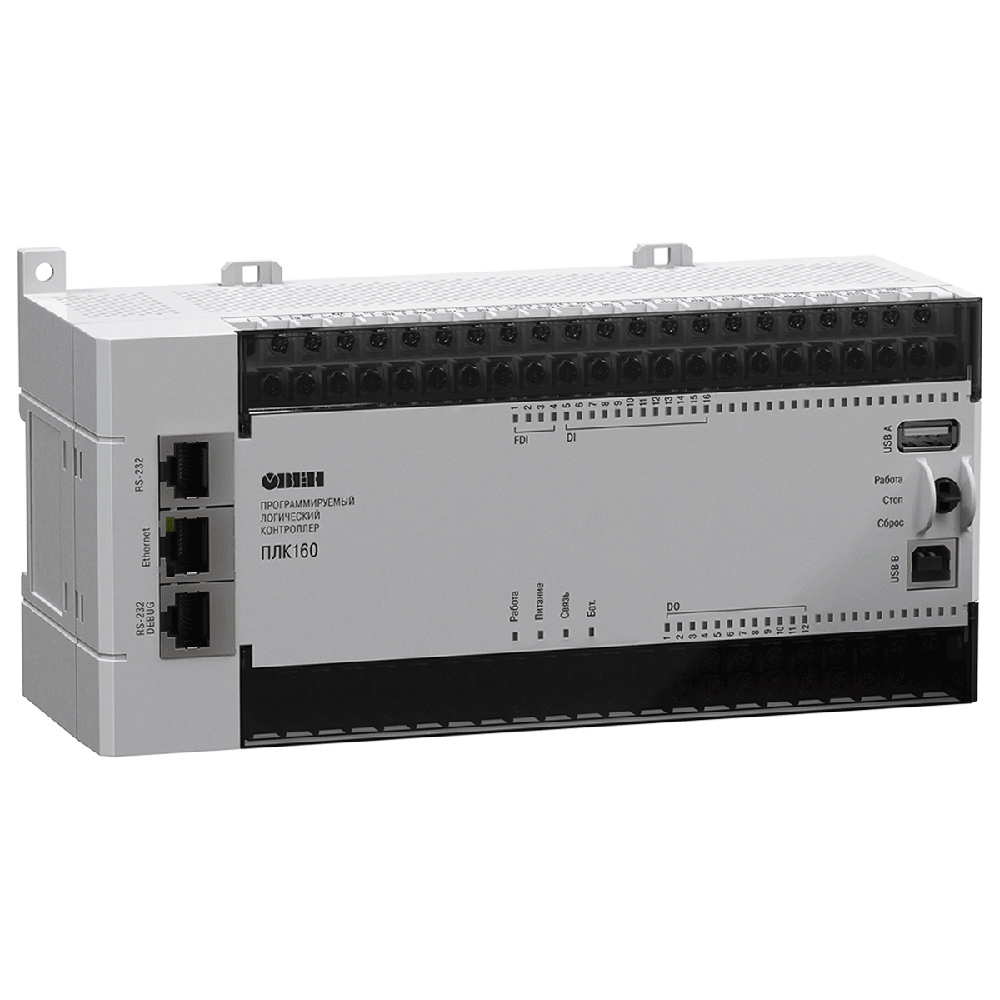

ПЛК160 [М02] программируемый контроллер для средних систем

ПЛК160 [М02] программируемый контроллер для средних систем
Производитель:ОВЕН

ОВЕН ПЛК160 [М02] – линейка программируемых моноблочных контроллеров с дискретными и аналоговыми входами/выходами на борту для автоматизации средних систем.

Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.

Цена по запросу

Добавить в заявку
Версия для печати

Рекомендации к применению

Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:

  • В системах HVAC
  • В сфере ЖКХ (ИТП, ЦТП)
    • АСУ водоканалов
    • линии по дерево- и металлообработке (распил, намотка и т.д.)
  • Для управления пищеперерабатывающими и упаковочными аппаратами
  • Для управления климатическим оборудованием
  • Для автоматизации торгового оборудования
  • В сфере производства строительных материалов
  • Для управления малыми станками и механизмами

Преимущества ОВЕН ПЛК160 [М02]

  • Наличие встроенных дискретных и аналоговых входов/выходов на борту.
  • Скоростные входы для обработки энкодеров.
  • Ведение архива работы оборудования или работа по заранее оговоренным сценариям при подключении к контроллеру USB-накопителей.
  • Простое и удобное программирование в системе CODESYS V.2 через порты USB Device, Ethernet, RS-232 Debug.
  • Передача данных на верхний уровень через Ethernet или GSM-сети (GPRS).
  • 3 последовательных порта (RS-232, RS-485):
    • увеличение количества входов-выходов;
    • управление частотными преобразователями;
    • подключение панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д.
  • Наличие двух исполнений по питанию (220 В и 24 В).

Сравнительная таблица ПЛК160 и ПЛК160 [М02]

 ПЛК160ПЛК160 [М02]
Вычислительные ресурсы
Центральный процессорRISC-процессор на базе ядра ARM-9, 32 разрядаRISC-процессор Texas Instruments Sitara AM1808
Частота процессора180 МГц400 МГц
Объем энергонезависимой памяти4 Мб (Flash)6 Мб (Flash)
Объем Retain-памятидо 16 кБайт (SDRAM)16 кБайт (MRAM)
Число циклов перезаписи50 000не ограничено
Внешние интерфейсы
USB-Host (подключение переферии и архивация на флеш-накопители)ОтсутствуетЕсть
Питание +5 В в RS-232ОтсутствуетЕсть
Работа в мобильных сетях1SMS, CSDSMS, CSD, GPRS
Быстродействующие дискретные входы
Максимальная частота входного сигналадо 10 кГцдо 100 кГц
Клеммник
Тип клеммникаСъёмныйСъёмный с невыпадающими винтами
Батарея/Аккумулятор
Источник питания для часов реального времениАккумулятор LIR2466Батарея CR2032
Источник питания для Retain-памятиНе требуется, используется MRAM
Способ заменыТребуется перепайкаПростая замена, без перепайки
Условия эксплуатации
Диапазон рабочих температур-10...+55 °С-40...+55 °С
ПО, Библиотеки и пр.
Механизм записи Retain-памятиПо событию (отключение питания)
  • По событию (отключение питания)
  • Циклическая запись
  • По событию из пользовательской программы2
USB-драйвер для подключения ПЛК к CODESYSWindows XPWindows 7/8/10
Работа с быстрыми входами из прерывания высокочастотного таймераНе поддерживаетсяПоддерживается

1 При использовании модема ПМ01 с sim-модулем SIM800

2 Сохранение Retain из кода возможно только при использовании библиотеки RetainControlLib.lib

Технические характеристики

ПараметрЗначение (свойства)
ПЛК160-Х.АПЛК160-Х.УПЛК160-Х.И
Питание
Напряжение питания:
– ПЛК160-24.Х [М02]

от 12 до 30 В постоянного тока при Т > -20 °С

от 12 до 26 В постоянного тока при -40 °С > Т > -20 °С

(номинальное 24 В)

– ПЛК160-220.Х [М02]

от 90 до 264 В переменного тока (номинальное 120/230 В)

частотой от 47 до 63 Гц (номинальное значение 50 Гц)

Потребляемая мощность, не более45 ВА
Пусковой ток, не более

10 А – при напряжении 90 В

44 А – при напряжении 230 В

54 А – при напряжении 264 В

Длительность переходного процесса, не более

3 мс – при напряжении 90 В

2 мс – при напряжении 230 В

2 мс – при напряжении 264 В

Выходное напряжение встроенного источника питания:
– для исполнения 220 В

24±3 В, ток потребления не более 400 мА

от 9 до 26 В постоянного тока при -40 °С > Т > -20 °С

(номинальное 12 или 24 В)

– для исполнения 24 Впропорционально напряжению источника питания прибора
Максимальный ток питания подключаемых устройств

До 250 мА3 (RS-232-Debug / RS-232)

До 150 мА (USB-Host)

Цифровые (дискретные) входы

Количество входов:

- из них быстродействующих

16

4 (DI1-DI4)

Тип входов по ГОСТ Р 51841-20011 и 2
Напряжение питания дискретных входов24 ± 3 В
Максимальный входной ток дискретного входа, не более

7 мА – при питании 24 В

8,5 мА – при питании 27 В

Сигнал «логической единицы», соответствующий состоянию «Включено», дискретных входов для постоянного напряжения, (ток в цепи)от 15 до 30 В (ток от 3 до 15 мА)
Сигнал «логического нуля», соответствующий состоянию «Выключено», дискретных входов для постоянного напряжения,

(ток в цепи)

от минус 3 до 5 В (ток до 15 мА)
Минимальная длительность импульса, воспринимаемого дискретным входом1 мс – для обычных входов, 0,02 мс – для быстродействующих
Подключаемые входные устройства

– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.)

– датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором

– дискретные сигналы 24 ± 3 В

Дискретные выходы (контакты электромагнитных реле)
Количество релейных выходных каналов12
Максимальный ток, коммутируемый контактами реле, не более

3 А (~250 В, частотой 50 Гц и cos ᵠ > 0,4)

3 А (=30 В)

Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более50 мс (выходы DО1-DО12)
Механический ресурс реле, не менее

300 000 циклов переключений – при максимальной коммутируемой нагрузке

500 000 циклов переключений – при коммутации нагрузки менее половины от максимальной

Аналоговые входы
Количество аналоговых входов8
Тип поддерживаемых унифицированных сигналов

Ток 0(4)…20 мА

Ток 0…5 мА

Напряжение 0…10 В

Разрядность АЦП14 бит
Входное сопротивление, не более

В режиме измерения тока 170 Ом

В режиме измерения напряжения, не менее 200 кОм

Период опроса одного входа10 мс
Предел основной приведенной погрешности преобразования±0,25 %
Предел дополнительной приведенной погрешности преобразования на каждые 10 градусов изменения температуры±0,05 %
Аналоговые выходы
Количество аналоговых выходов4
Тип выходного сигналаУниверсальный:

ток 4…20 мА или

напряжение 0...10 В

Напряжение

0…10 В

Ток

4…20 мА

Предел основной приведенной погрешности ЦАП± 0,5 %
Разрядность ЦАП (бит)121010
Минимальный период обновления выходов100 мс
Питание аналоговых выходов, внешнее24±3 В
Предел допускаемой дополнительной приведенной погрешности аналоговых выходов, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температурыНе более 0,5 предела допускаемой основной приведенной погрешности аналоговых выходов
Вычислительные ресурсы
Центральный процессор32-разрядный RISC-процессор 400 МГц на базе ядра ARM7
Объем оперативной памяти (SDRAM)

Пользовательская программа: 1 Мб

Данные пользовательской программы: 128 Кб

Неар: до 4 Мб1

RAM-диск: 8 Мб

Объем энергонезависимой памяти (FLASH)6 Мбайт доступно для хранения файлов и архивов
Размер Retain-памяти (MRAM)16 Кбайт
Количество сокетов30
Время выполнения пустого циклаУстановленное по умолчанию (стабилизированное) – 1 мс
Интерфейсы связи
Ethernet 100 Base-T
Поддерживаемые промышленные протоколыModBus-TCP
CODESYS Gateway
TCP-IP
UDP-IP
CODESYS Network Variables (over UDP)
РРР
Скорость передачи10, 100 Мбит/с

RS-485
Поддерживаемые протоколыModBus-RTU
ModBus-ASCII
DCON
ОВЕН
Скорость передачи300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с
RS-232
Поддерживаемые протоколыModBus-RTU
ModBus-ASCII
DCON
ОВЕН
Скорость передачи300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с
RS-232 Debug
Поддерживаемые протоколыModBus-RTU
ModBus-ASCII
DCON
CODESYS GateWay
ОВЕН
Скорость передачи300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с
USB Device
Поддерживаемые протоколыCDC
Скорость передачи115200 бит/с
USB Host
Поддерживаемые протоколыMSD/HID/FTDI, USB 1.0/1.1
Встроенное оборудование
Часы реального времени с собственным батарейным питанием погрешность хода, не более

при температуре +25 °С: 5 секунд в сутки

при температуре -40 °С: 20 секунд в сутки

Встроенный источник выдачи звукового сигнала
Трехпозиционный переключатель на передней панели контроллера
Заводские сетевые настройки
IP-адрес10.0.6.10
Маска IP-адреса255.255.255.0
IP-адрес шлюза10.0.6.1
DNS8.8.8.8; 8.8.4.4
Общие сведения
Габаритные размеры, не более(208×110×83) ± 1 мм
Масса, не более1,2 кг
Степень защиты корпуса по ГОСТ 14254–96

IP20 – со стороны передней панели,

IP00 – со стороны клемм

Индикация на передней панелиСветодиодная
Средняя наработка на отказ260 000 ч
Средний срок службы8 лет

1 В зависимости от использования ресурсов (сокеты, конфигурация и др.).

2 Не считая электромеханических переключателей и элемента питания часов реально реального времени.

3 Допускается подключение линии питания только для одного из интерфейсов: либо RS-232, либо RS-232 Debug.
