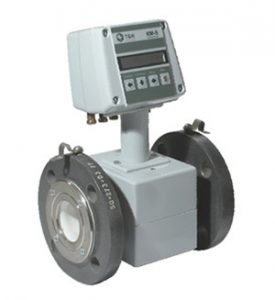

Электромагнитные теплосчетчики КМ-5

Электромагнитные теплосчетчики КМ-5
Производитель:ТБН «Энергосервис»

Теплосчётчики КМ-5 предназначены для измерений и учёта тепловой энергии, объёмного и массового расхода, объёма, массы и параметров теплоносителя водяных системах теплоснабжения в открытых, закрытых и тупиковых водяных системах теплоснабжения, а также в системах циркуляционного и тупикового горячего и холодного водоснабжения.

Область применения КМ–5: коммерческий и технологический учёт, диспетчерский, технологический и технический контроль на источниках тепловой энергии и у потребителей для трубопроводов с условным проходом не более DN 300.

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.

Версия для печати
АртикулНаименованиеЦена (без НДС)Количество
000029907Эл.-магн. теплосчетчик КМ-5-4 Ду 65/65 фл.121756
Добавить в заявку
000019799Эл.-магн. теплосчетчик КМ-5-4 Ду 50/50 фланцевый117013
Добавить в заявку
000008607Эл.-магн. теплосчетчик КМ-5-4 Ду 15/15 реверс фланцевый104363
Добавить в заявку
000012776Эл.-магн. теплосчетчик КМ-5-4 Ду 32/32 реверс фланцевый113850
Добавить в заявку
000044492КМ-5-7 Ду80/80 Фл теплосчетчик129663
Добавить в заявку
000044493КМ-5-7 Ду50/50 Фл теплосчетчик117013
Добавить в заявку
000048430Эл.-магн. теплосчетчик КМ-5-4 Ду 200/200 реверс фланцевый237188
Добавить в заявку
000033861Эл.-магн. теплосчетчик КМ-5-4 Ду 100/100 реверс фланцевый145475
Добавить в заявку
000023176Эл.-магн. теплосчетчик КМ-5-4 Ду150/150 реверс фланцевый180263
Добавить в заявку
000017348Эл.-магн. теплосчетчик КМ-5-6 Ду100/100 реверс фланцевый145475
Добавить в заявку
000022697Эл.-магн. теплосчетчик КМ-5-4 Ду300/300 реверс фланцевый453819
Добавить в заявку
000020689Эл.-магн. теплосчетчик КМ-5-4 Ду 40/40 реверс фланцевый118594
Добавить в заявку
000008609Эл.-магн. теплосчетчик КМ-5-4 Ду 50/50 реверс фланцевый124919
Добавить в заявку
000033113Эл.-магн. теплосчетчик КМ-5-6 Ду 25/25 реверс фланцевый109106
Добавить в заявку
000031040Эл.-магн. теплосчетчик КМ-5-5 Ду 25/25 реверс фланцевый109106
Добавить в заявку
000030194Эл.-магн. теплосчетчик КМ-5-5 Ду 32/32 реверс фланцевый113850
Добавить в заявку
000008608Эл.-магн. теплосчетчик КМ-5-4 Ду 25/25 реверс фланцевый109106
Добавить в заявку
000008613Эл.-магн. теплосчетчик КМ-5-6 Ду32/32реверс фланцевый113850
Добавить в заявку
000038201Эл.-магн. теплосчетчик КМ-5-4 Ду 200/200 кл. А фланцевый269446
Добавить в заявку
000038203Эл.-магн. теплосчетчик КМ-5-4 Ду 32/32 кл. А фланцевый127133
Добавить в заявку
000045297Эл.-магн. теплосчетчик КМ-5-1 Ду 80 Фл теплосчетчик66413
Добавить в заявку
000035825Эл.-магн. теплосчетчик КМ-5-3 Ду 25 Фл теплосчетчик99619
Добавить в заявку
000045369Эл.-магн. теплосчетчик КМ-5-3 Ду 80 Фл теплосчетчик129663
Добавить в заявку
000027816Эл.-магн. теплосчетчик КМ-5-4 Ду 100/100 фланцевый137569
Добавить в заявку
000047829Эл.-магн. теплосчетчик КМ-5-4 Ду 200/200 фланцевый224538
Добавить в заявку
000026652Эл.-магн. теплосчетчик КМ-5-6 Ду150/150 фланцевый170775
Добавить в заявку
000030953Эл.-магн. теплосчетчик КМ-5-2 Ду300/300 фланцевый434844
Добавить в заявку
000051219Эл.-магн. теплосчетчик КМ-5-2 Ду200/200 фланцевый224538
Добавить в заявку
000026857Эл.-магн. теплосчетчик КМ-5-4 Ду150/150 фланцевый170775
Добавить в заявку
000030958Эл.-магн. теплосчетчик КМ-5-4 Ду200/150 фланцевыйПо запросу
Добавить в заявку
000027759Эл.-магн. теплосчетчик КМ-5-2 Ду150/150 фланцевый170775
Добавить в заявку
000021949Эл.-магн. теплосчетчик КМ-5-6 Ду100/100 фланцевый137569
Добавить в заявку
000013602Эл.-магн. теплосчетчик КМ-5-2 Ду 32/32 фланцевый105944
Добавить в заявку
000030955Эл.-магн. теплосчетчик КМ-5-2 Ду 80/80 фланцевый129663
Добавить в заявку
000046105Эл.-магн. теплосчетчик КМ-5-6 Ду 25/25 фланцевый99619
Добавить в заявку
000019424Эл.-магн. теплосчетчик КМ-5-4 Ду 25/15 фланцевыйПо запросу
Добавить в заявку
000008611Эл.-магн. теплосчетчик КМ-5-6 Ду 15/15 фланцевый96456
Добавить в заявку
000006856Эл.-магн. теплосчетчик КМ-5-4 Ду 40/40 фланцевый110688
Добавить в заявку
000015945Эл.-магн. теплосчетчик КМ-5-4 Ду 15/15 фланцевый96456
Добавить в заявку
000008612Эл.-магн. теплосчетчик КМ-5-6 Ду 40/40 фланцевый110688
Добавить в заявку
000009126Эл.-магн. теплосчетчик КМ-5-4 Ду 80/80 реверс фл.137569
Добавить в заявку
000025159Эл.-магн. теплосчетчик КМ-5-6 Ду 32/32 фланцевый105944
Добавить в заявку
000022076Эл.-магн. теплосчетчик КМ-5-4 Ду 65/65 реверс фл.128081
Добавить в заявку
000034319Эл.-магн. теплосчетчик КМ-5-5 Ду 50/50 фланцевый117013
Добавить в заявку
000016058Эл.-магн. теплосчетчик КМ-5-4 Ду 32/32 фланцевый105944
Добавить в заявку
000012455Эл.-магн. теплосчетчик КМ-5-4 Ду 25/25 фланцевый99619
Добавить в заявку
000017400Эл.-магн. теплосчетчик КМ-5-4 Ду 80/80 фланцевый129663
Добавить в заявку
000027153Эл.-магн. теплосчетчик КМ-5-6 Ду 40/25 фланцевыйПо запросу
Добавить в заявку
000038316Эл.-магн. теплосчетчик КМ-5-4 Ду 65/32 фланцевыйПо запросу
Добавить в заявку
000027132Эл.-магн. теплосчетчик КМ-5-6 Ду 80/80 фланцевый129663
Добавить в заявку
000038315Эл.-магн. теплосчетчик КМ-5-4 Ду 25/20 фланцевыйПо запросу
Добавить в заявку
000038314Эл.-магн. теплосчетчик КМ-5-2 Ду 40/40 фланцевый110688
Добавить в заявку
000044495Эл.-магн. теплосчетчик КМ-5-4 Ду 20/20 фланцевый98038
Добавить в заявку
000029929Эл.-магн. теплосчетчик КМ-5-6 Ду 40/15 фланцевыйПо запросу
Добавить в заявку
000027133Эл.-магн. теплосчетчик КМ-5-6 Ду 50/50 фланцевый117013
Добавить в заявку
000043249Эл.-магн. теплосчетчик КМ-5-5 Ду 40/40 фланцевый110688
Добавить в заявку
000027790Эл.-магн. теплосчетчик КМ-5-2 Ду 25/25 фланцевый99619
Добавить в заявку
000028021Эл.-магн. теплосчетчик КМ-5-2 Ду 50/50 фланцевый117013
Добавить в заявку
000030956Эл.-магн. теплосчетчик КМ-5-2 Ду 65/65 фланцевый121756
Добавить в заявку
000029485Эл.-магн. теплосчетчик КМ-5-4 Ду 40/15 фланцевыйПо запросу
Добавить в заявку
000038084Эл.-магн. теплосчетчик КМ-5-1 Ду 100 фланцевый69575
Добавить в заявку
000027760Эл.-магн. теплосчетчик КМ-5-1 Ду 150 фланцевый79063
Добавить в заявку
000041041Эл.-магн. теплосчетчик КМ-5-1 Ду 25 фланцевый53763
Добавить в заявку
000022928Эл.-магн. теплосчетчик КМ-5-1 Ду 50 фланцевый60088
Добавить в заявку
000030778Эл.-магн. теплосчетчик КМ-5-1 Ду 32 фланцевый55344
Добавить в заявку
000050612Эл.-магн. теплосчетчик КМ-5-1 Ду 20 фланцевый52181
Добавить в заявку
000042855Эл.-магн. теплосчетчик КМ-5-1 Ду 40 фланцевый56925
Добавить в заявку
000048779Эл.-магн. теплосчетчик КМ-5-1 Ду 15 фланцевый50600
Добавить в заявку

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Для проведения измерений в ОВСТ, ЗВСТ, ТВСТ, имеющих трубопроводы c условным проходом не более DN 300, применяются семь полнопроходных модификаций: КМ-5-1…КМ-5-7, выполненных на основе ПРЭ. Модификация КМ-5-1 предназначена для измерений в закрытых и тупиковых ВСТ на источниках и у потребителей тепловой энергии. Модификация КМ-5-2 предназначена для закрытых ВСТ у потребителей.

Модификации КМ-5-3 и КМ-5-7 предназначены для открытых ВСТ на источниках тепловой энергии. Модификации КМ-5-4 и КМ-5-5 предназначены для открытых ВСТ у потребителей. Модификация КМ-5-6 является универсальной (конфигурируемой) модификацией, предназначенной для измерений тепловой энергии как в закрытых, так и в открытых ВСТ, или в двух независимых ВСТ различного вида (т.е. одна ВСТ может быть открытой, а другая закрытой).

КМ-5 обеспечивают отображение измерительной информации и параметров своего состояния на дисплее вычислительного устройства либо на дисплее вспомогательного компонента периферийного устройства — адаптера периферии АП-5.

На алфавитно-цифровом дисплее ВУ индицируются следующие данные:

  • тепловая энергия Q, Гкал и МВт•ч для одной или двух (Q, Q2) тепловых систем;
  • объём V, м3 и масса M, т теплоносителя в подающем и/или обратном (подпиточном) трубопроводе;
  • объём V, м3, текущее значение объёмного расхода Gv, м3/ч в трубопроводе ГВС (ХВС), на который установлен ПО.

ОСОБЕННОСТИ

Информация, указанная выше, может передаваться по интерфейсу RS-485. КМ-5 обеспечивают по заказу преобразование значений объёмного расхода (объёма) в стандартные выходные сигналы: токовые (от 4 до 20 мА) и/или частотные (от 10 до 5000 Гц) с помощью автономных блоков АТЧВ, присоединяемых к вычислительному устройству.

КМ-5 обеспечивают архивирование в энергонезависимой памяти (EEPROM) по каждому обслуживаемому трубопроводу и суммарно по всем трубопроводам следующей информации:

  • почасовых, посуточных и помесячных значений тепловой энергии и времени работы (нарастающим итогом), погодовых значений тепловой энергии (за каждый год) для одной или двух (Q, Q2) систем теплоснабжения и времени работы (за каждый год);
  • среднечасовых, среднесуточных, среднемесячных и среднегодовых значений температуры воды сетевой (горячей или холодной) в подающем и обратном (подпиточном) трубопроводах, температуры в трубопроводах, на которые установлены дополнительный ТП или КТП (архивируются средневзвешенные по массе значения температур за соответствующий период), и температуры наружного воздуха;
  • среднечасовых, среднесуточных, среднемесячных и среднегодовых значений давления измеряемой среды в трубопроводах, где установлены преобразователи (датчики) давления.
  • почасовых, посуточных, помесячных и погодовых значений объёма (нарастающим итогом);
  • почасового, посуточного и помесячного объёма и массы (нарастающим итогом), погодового объёма и массы (за каждый год) теплоносителя, прошедшего через подающий и/или обратный (подпиточный) трубопровод и через трубопроводы, на которые установлены дополнительные ПРЭ и/или ПО;
  • среднечасовых, среднесуточных, среднемесячных и среднегодовых значений температуры наружного воздуха;
  • информации об ошибочных ситуациях при измерениях и различных нештатных событиях, возникающих в процессе эксплуатации КМ-5.

Глубина архивов в КМ-5 составляет, не менее:

  • 42 дня — для почасового архива;
  • 12 месяцев — для посуточного архива;
  • 5 лет — для помесячного архива;
  • 32 года — для погодового архива;
  • 4096 записей с информацией — для архива ошибок и событий.

Запись во все архивы организована по замкнутому кольцу – после заполнения всей глубины архива новая запись будет выполнена на место самой первой записи в архиве, следующая новая –на место второй записи и так далее.

При отключении сетевого питания все архивы данных КМ-5 сохраняются в энергонезависимой памяти не менее 10 лет. В случае комплектования КМ-5 блоками бесперебойного питания при разовом отключении сетевого питания модификации КМ-5-1 продолжают работу в течение 24 часов, а модификации КМ-5-2, КМ-5-3, КМ-5-4, КМ-5-5 и КМ-5-6 – в течение 14 часов. Время полного восстановления заряда аккумуляторной батареи – 12 часов.

МодификацияЧисло СИ в базовом составе КМ-5Наибольшее число дополнительных СИ (шт.)
ПРЭ (шт.)КТП (шт.)ТП (шт.)БП1 (шт.)ПОПД
KM-5-1112-112
KM-5-221-212
KM-5-322-213
KM-5-421-212
KM-5-5211213
KM-5-6211213
KM-5-722-213

Примечание:

1 При использовании БПи3В или аналогичных.

2 Модификация КМ-5-1 может применяться также и для измерений тепловой энергии и/или количества горячей воды в ТВСТ или тупиковых ГВС на источнике и у потребителей тепловой энергии, у которых комплект термопреобразователей заменяется одиночным термопреобразователем.

Типы средств измерений, применяемых в КМ-5, и их номера в Госреестре
Преобразователи объёма с импульсным сигналомКомплекты термопреобразователей платиновыхТермопреобразователи платиновые и датчики давления

Омега-Р (23463-07)

ПРЭМ (17858-06)

ТЭМ (24357-08)

ВСХд (23649-07)

ВСГд (23648-07)

ВСТ (23647-07)

MTK (13673-06)

MTW, MTH (13668-06)

АС-001 (22354-08)

UFM-005 (16882-97)

СВМ (22484-02)

КТПТР-01 (14638-05)

КТСП-Н (38878-08)

ТСП-1098-К1, К2 (19099-04)

КТСП-Р (22556-02)

КТС-Б (43096-15)

ТПТ-1 (14640-05)

ТСП-Н (38959-08)

ТСП-1098 (19099-04)

ТСП-Р (22557-04)

ТС-Б-Р (43287-09)

ИД (23992-02)

ИД (26818-04)

Корунд ДИ-001 (14446-05)

Обозначение при заказе

В позициях 1–12 должны указываться характеристики КМ-5 и компоненты, входящие в его состав.

1 – номер модификации КМ-5-1, КМ-5-2 … КМ-5-7;

2 – класс КМ-5, для ЗВСТ: С, В, А по ГОСТ Р61549; или классы 1, 2, 3 по EN 1434-1; для модификаций КМ-5-1 и КМ-5-2; для ОВСТ, т.е. модификаций КМ-5-3….КМ-5-7 класс КМ-5 не указывается, ставится прочерк;

3 – сокращенная запись условного прохода (без обозначения DN) первичных преобразователей расхода на подающем трубопроводе;

4 – условный проход (без обозначения DN) первичных преобразователей расхода для трубопровода обратного (или подпитки для КМ-5-3). Для ТВСТ ставится 0 посередине;

5 – класс точности преобразователей расхода А1, В1 и т. д. по классификации производителя;

6 – номер конструктивного исполнения: 1 или 3 (исполнения 2 и 4 КМ-5 для модификаций КМ-5-1…КМ-5-7 не используются);

7 – присоединение датчиков расхода к трубопроводам: Фл – фланцевое или Рз – резьбовое;

8 – количество входящих в состав КМ-5 комплектов термопреобразователей (если их нет, ставится 0);

9 – количество входящих в состав КМ-5 одиночных термопреобразователей (без учёта входящих в состав комплектов), если их нет, ставится 0;

10 – количество датчиков давления; если их нет, ставится 0;

11 – возможность измерений расхода и количества в потоках, текущих в обратном (реверсном) направлении: да – 1, нет – 0;

12 – наличие на электронном блоке КМ лицевой панели с дисплеем и клавиатурой: 1 – да; 0 – нет.

Пример записи при заказе

У потребителя тепловой энергии должна быть установлена модификация КМ-5-2, имеющая класс С по ГОСТ Р 51649, штатные преобразователи расхода ПРЭ должны иметь условный проход DN 100 на подающем трубопроводе и DN 80 на обратном трубопроводе, класс точности ПРЭ должен быть В1 (по классификации производителя), ПРЭ должны иметь конструктивное исполнение 1, присоединение датчиков расхода ПРЭ к трубопроводу должно быть фланцевым.

В составе КМ-5-2 должны быть один комплект термопреобразователей, один одиночный термопреобразователь и три преобразователя (датчика) давления, измерения при возвратном (реверсном) течении проводиться не должны, лицевая панель с дисплеем и клавиатурой на ЭБ КМ быть должна.

Запись такого заказа должна иметь следующий вид:

КМ-5 - 2 – С – ПРЭ * 100/ 80 – В1 – ИСП 1 – Фл – 1*Кt – 1*t – 3*Р – 0 – 1
