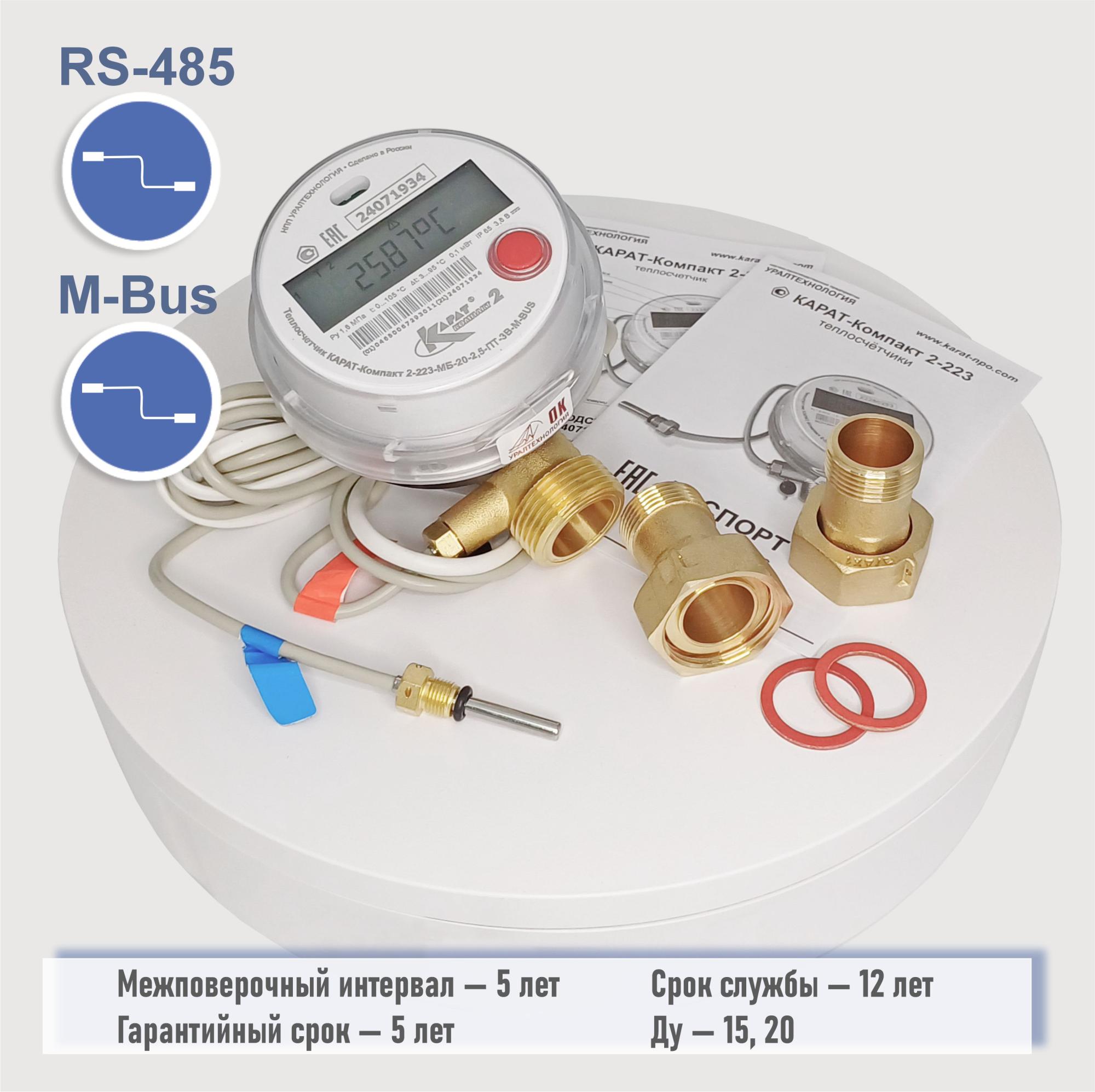

Теплосчетчик КАРАТ-Компакт 2-223 с M-BUS, RS-485
| Производитель: | НПО КАРАТ |
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена по запросу
Теплосчетчик предназначен для квартир с горизонтальной разводкой отопления. Устройство не предназначено для монтажа на каждый радиатор отопления отдельно, т.к. разница температур между входящим и выходящим трубопроводами слишком мала для вычислений.
- В зависимости от модели теплосчетчика предполагается установка как на подающий, так и на обратный трубопровод.
- В приборе заложена технология IoT CONNECTED PART, которая дает простое автоматизированное подключение к беспроводной сети LoRaWAN и удобное подключение теплосчетчиков к IOT – сервисам
- Увеличенный объем и структурированность архивов - возможность передавать в сетях АСКУЭ мгновенные значения интеграторов, часовые, суточные и месячные архивные записи
- Ультразвуковой принцип измерения обеспечивает отсутствие потерь давления на измерительном участке
- Межповерочный интервал — 5 лет
- Гарантийный срок — 5 лет
- Опционально: 4 входа для импульсных сигналов от счетчиков воды или электросчетчиков
- Опционально: выходной интерфейс M-Bus или RS-485 для подключения к системам удаленного сбора данных
- На экране отображаются значения об измеренной тепловой энергии с момента включения. Эти же значения сохраняются в энергонезависимой памяти. Кроме этого, прибор обладает возможностью просмотра дополнительных значений на дисплее, которые он не показывает постоянно, но сохраняет в энергонезависимой памяти
- Исполнение теплосчётчика: МБ-моноблок, СП-сплит
| Характеристика | Величина |
|---|---|
| Метрологические характеристики | |
| Диапазон измерений температуры, °С | 0 – 105 |
| Диапазон измерений разности температуры, °С | 3 – 95 |
| Суммарное значение с нарастающим итогом при измерении объема, м³ | до 99999,999 |
| Суммарное значение с нарастающим итогом при измерении тепловой энергии, Гкал (ГДж, МВт·ч, кВт·ч) | до 99999,999 |
| Пределы допускаемой абсолютной погрешности при измерении температуры, °Cгде: t – измеренное значение температуры, °С | ± (0,3 + 0,005⋅t) |
| Пределы допускаемой абсолютной погрешности при измерении разности температуры, °Cгде: Δt - значение разности температуры в подающем и обратном трубопроводах, °С | ± (0,09 + 0,005·Δt) |
Пределы допускаемой относительной погрешности при измерении объема, % в диапазонах:
|
|
| Пределы допускаемой относительной погрешности при измерении тепловой энергии, %где: qi и qmax - значение расхода теплоносителя и его наибольшее значение, м³/ч | ±(2+12/Δt + 0,01⋅qmax/qi) |
| Пределы допускаемой относительной погрешности при измерении и преобразовании количества импульсов, не менее 3000 импульсов, в измеряемые величины, % | ± 0,04 |
| Пределы допускаемого суточного хода часов, с | ± 9 |
| Монтажные характеристики | |
| Максимальное рабочее давление, МПа | 1,6 |
| Длина кабеля измерительного преобразователя температуры, м, не более | 1,5 (5,0)* |
| Диаметр измерительного преобразователя температуры, мм, не более | 5 |
Рабочие условия эксплуатации:
|
|
| Степень защиты оболочки от попадания пыли и воды, ГОСТ 14254-2015 | IP65 |
| Эксплуатационные характеристики | |
| Срок службы элемента питания, лет, не менее | 5 |
| Средняя наработка на отказ, ч, не менее | 75 000 |
| Средний срок службы, лет | 12 |
* — поставляется по отдельному заказу.
Характеристики теплосчетчика в зависимости от Ду:
| Характеристика | Величина | |
|---|---|---|
| Диаметр условного прохода (Ду), мм | 15 | 20 |
| Максимальный расход qmax, м³/ч | 3,0 | 5,0 |
| Номинальный расход qn, м³/ч | 1,5 | 2,5 |
| Переходный расход qt, м³/ч | 0,15 | 0,25 |
| Минимальный расход qmin, м³/ч | 0,015 | 0,025 |
| Габаритные размеры (длина × ширина × высота), мм, не более | 110х90х125 | 130х90х120 |
| Длина проточной части с переходниками, мм, не более | 190 | 230 |
