Датчики температуры для систем вентиляции, отопления и кондиционирования (ОВК/HVAC) ДТС3ххх
| Производитель: | ОВЕН |
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена по запросу
Области применения
ОВК (HVAC), ЖКХ – системы отопления, системы вентиляции и кондиционирования частных, общественных и производственных зданий.
Среда измерения
Теплоноситель: вода, воздух и другие среды нейтральные к нержавеющесй стали 12Х18Н10Т.
Отличительные особенности
- Разнообразие НСХ: Рt100, Рt1000, 50М, 100М, NTC3k, NTC10k, NTC20k.
- Удобство монтажа: DIN-разъем, клеммы, выбор типа кабельного вывода.
- Гарантия качества:
- средний срок службы не менее 10 лет;
- гарантия 2 года;
- 100% выходной контроль качества датчиков (ОТК, собственная лаборатория).
- Произведено в РФ.
Основные характеристики
- Диапазон измеряемых температур: -50…+250 °С.
- Температура окружающего воздуха: -50…+85 °С
- Степень защиты (в зависимости от модификации): IP20, IP54, IP65, IP67.
- Класса допуска: А, В.
- Погрешность 1 % (для NTC).
Токовый выход
Если вам нужен датчик с токовым выходом 4…20 мА с разъемом DIN 43650, предлагаем использовать совместно с ДТС3ххх нормирующий преобразователь НПТ-5.
Технические характеристики
| Характеристика | Значение | ||||||||
|---|---|---|---|---|---|---|---|---|---|
ДТС3014, ДТС3224, ДТС3044 | ДТС3222, ДТС3032, ДТС3042, ДТС3125 | ДТС3105 | |||||||
НСХ | 50М, 100М | Pt100, Pt1000 | NTC3k, NTC10k, NTC20k | 50М, 100М | Pt100, Pt1000 | NTC3k, NTC10k, NTC20k | Pt100, Pt1000 | NTC3k, NTC10k, NTC20k | |
Диапазон измеряемых температур | Класс допуска А | — | -30…+250 °C | — | — | -30…+250 °C для ДТС3125: -30…+100 °C | — | - | - |
Классы допуска В | -50…+150 °C | -50…+250 °C | -50…+180 °C для ДТС3125: -40…+100 °C | -50…+250 °C для ДТС3125: -40…+100 °C | -40…+100 | ||||
1 | — | -40…+120 °C | — | -40…+120 °C (кроме ДТС3125) Для ДТС3125: -40…+100 °C | - | -40…+100 | |||
Время термической реакции | 10…30 с | ||||||||
Количество чувствительных элементов | 1 | ||||||||
Схема внутренних соединений проводников | Двухпроводная, трехпроводная, четырехпроводная** | ||||||||
Условное давление | Не более 0,6 МПа | ||||||||
Исполнение сенсора относительно корпуса | Изолированный |
| |||||||
Длина кабельного вывода | 0,2 м – стандарт; до 20 м – по заказу | – | |||||||
Исполнение коммутационной головки | – | Пластмассовая | |||||||
Способ монтажа | Без резьбы: ДТС3014, ДТС3224, ДТС3222 Фланец: ДТС3032 Настенный ДТС3125, ДТС3105 С основными резьбами: G1/2, М20×1,5, R1/2: ДТС3044, ДТС3042** | ||||||||
Материал защитной арматуры | 12Х18Н10Т, латунь | 12Х18Н10Т, медь | - | ||||||
Степень защиты согласно ГОСТ 14254 | IP54, IP67 | IP65 | IP20 | ||||||
Средняя наработка на отказ, не менее | 35 000 ч | ||||||||
Условия эксплуатации узлов коммутации | -50…+85 ⁰С относительная влажность до 98 % | +85 ⁰С | |||||||
* для ДТС3105 только четырехпроводная схема.
** Возможны другие типы резьбы.
Конструктивные исполнения датчиков ДТС3ххх
| Конструктивное исполнение | Модель | Длина монтажной части, L | Материал защитной арматуры | Степень защиты |
|---|---|---|---|---|
D = 5 мм | 3014 | от 50 до 250 | 12Х18Н10Т | IP54 (кабель Э-экранированный) IP67 (кабель ЭС либо С - в силиконовой оболочке) |
 | 3224 | 43 | латунь | |
D = 5 мм М – тип штуцера: 20×1,5; G1/2; R1/2 и др. | 3044 | от 60 до 320 | 12Х18Н10Т | |
D = 6 мм М – тип штуцера: 20×1,5; G1/2; R1/2 и др. | 3042 | от 60 до 2000 мм | 12Х18Н10Т | IP65 |
 | 3222 | 50, 80, 120 | 12Х18Н10Т, пластина –медь, в комплекте червячные хомуты 80 – 100 мм (2 шт.) | |

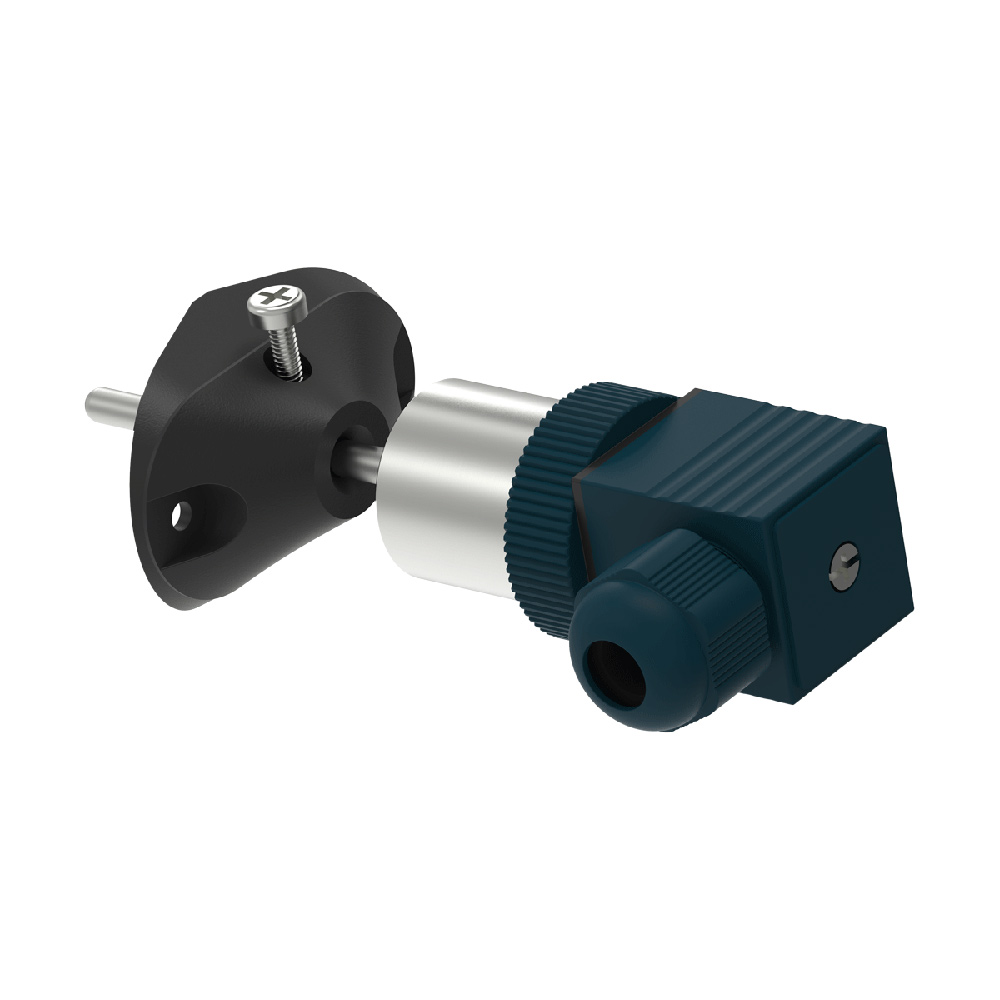

D = 5 мм | 3032 | от 60 до 1000 | 12Х18Н10Т, фланец в комплекте | |
D = 6 мм
| 3125 | 60, 80, 100 | 12Х18Н10Т | |

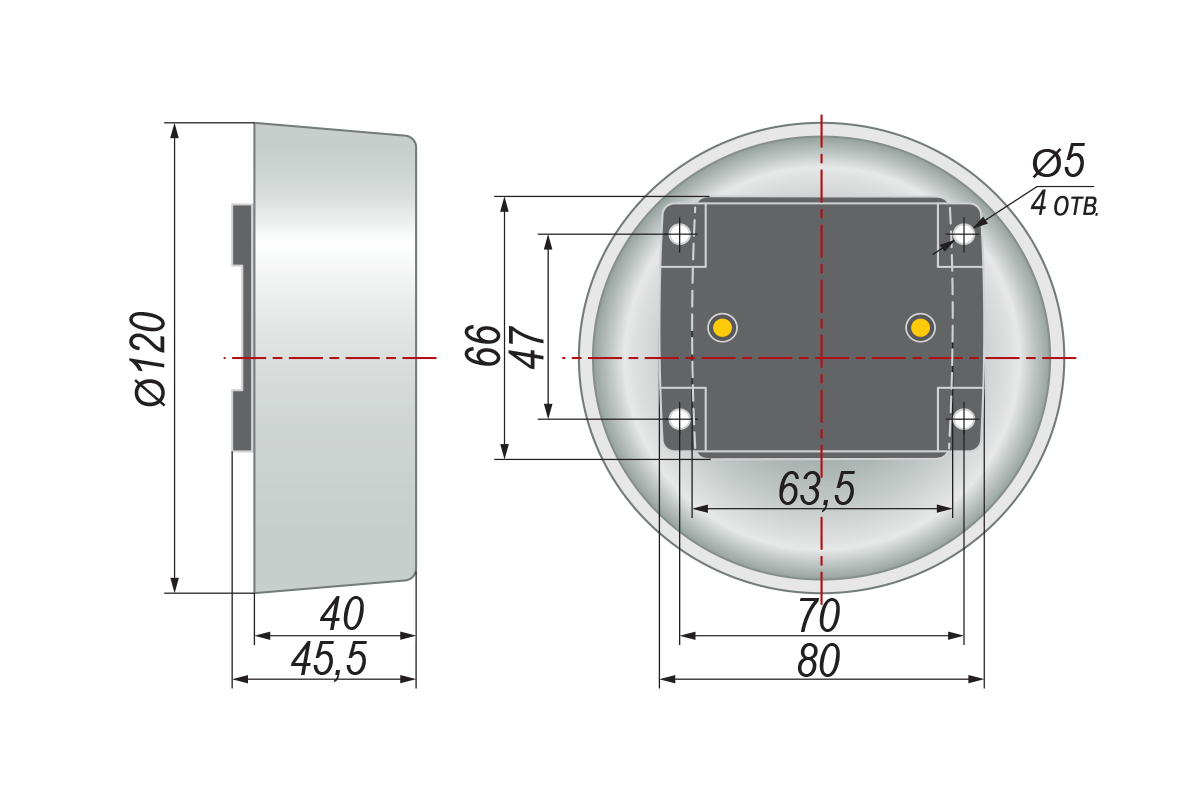

| 3005 НСХ: 50М, РТ100, РТ1000 Диапазон измеряемых температур: -40…+85 0С | - | - | IP54 |

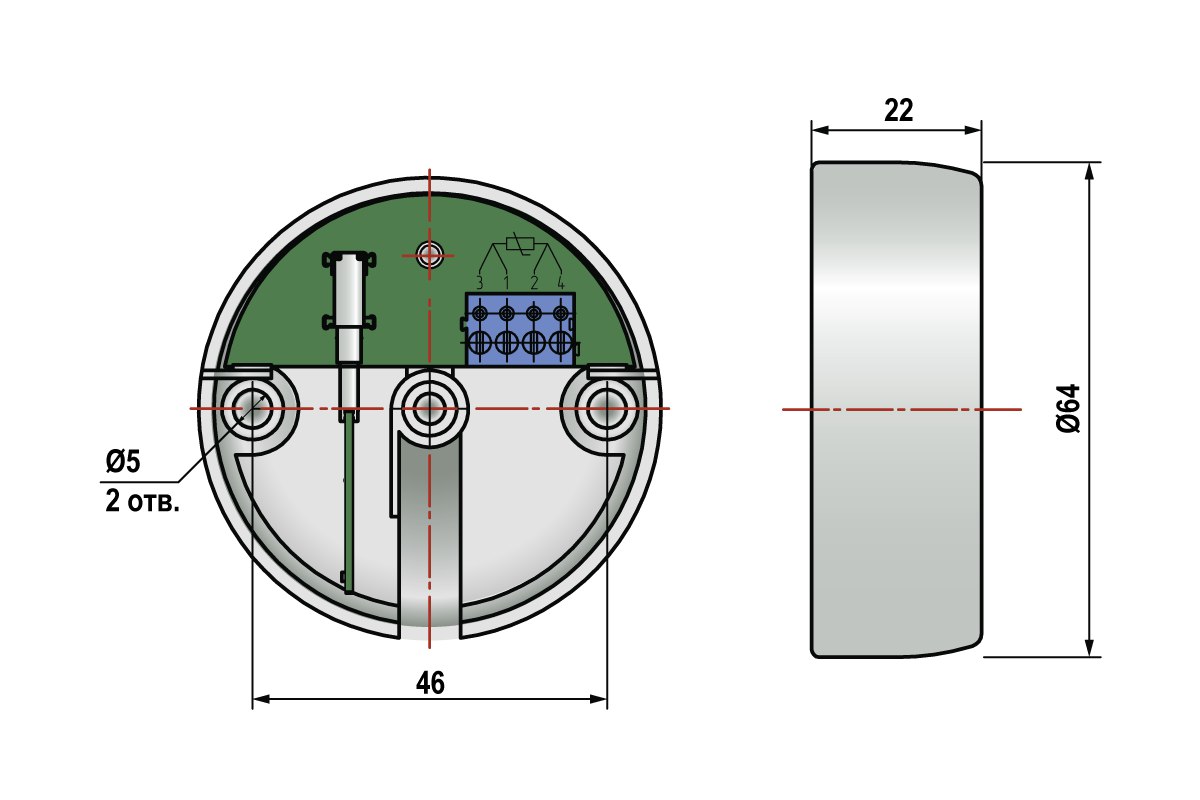

 | 3105 | - | - | IP20 |
Модель ДТС3005 не является средством измерения.1) При двухпроводной схеме для моделей ДТС3хх4 суммарная длина погружаемой части L и кабельного вывода l:
- для 100М, Рt100 – не более 320 мм;
- для Рt1000 – не более 3200 мм;
- для NTC3k – не более 17000 мм;
- NTC10k и NTC20k – не более 20000 мм;
- модели ДТСхх4 с сенсорами 50М по двухпроводной схеме не изготавливаются.
При двухпроводной схеме для моделей ДТС3хх5 и ДТС3хх2 длина погружаемой части L:
- для 50М - не более 200 мм;
- для100М, Рt100 - не более 630 мм;
- для NTC - без ограничений.
