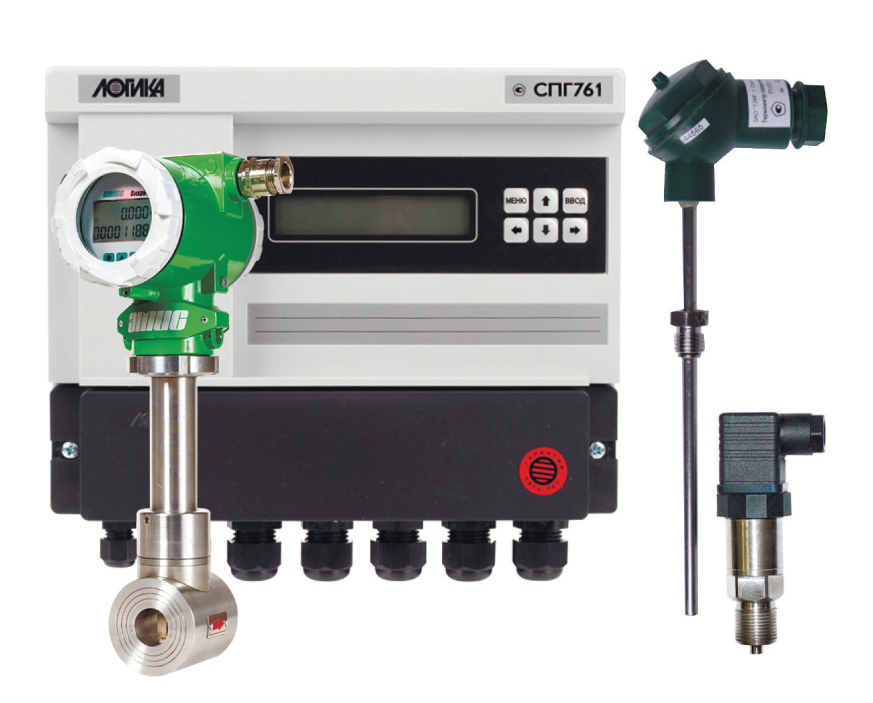

Комплекс измерительный ЛОГИКА 6764

Комплекс измерительный ЛОГИКА 6764
Артикул:
Производитель: АО НПФ ЛОГИКА

Измерительные комплексы газа ЛОГИКА 6764 предназначены для измерения расхода и объема природного газа, технических газов различного состава при рабочих условиях, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды и приведения результатов измерений расхода и объема газа к стандартным условиям.

Цена по запросу

Версия для печати

Характеристика

Значение

Корректор

СПГ761.2, СПГ762.2

Измеряемая среда

СПГ761.2: природный газ;

СПГ762.2: метан, этан, пропан, н-бутан, и-бутан, н-пентан, и-пентан, гексан, азот, аргон, аммиак, водород, гелий-4, диоксид углерода, моноксид углерода, кислород, этилен, сероводород, ацетилен, воздух, неон, пропилен, хлор и их смеси, в том числе доменный и коксовый газы.

Количество подключаемых первичных преобразователей с выходным сигналом тока (I), частоты (F) и сопротивления (R)

Позволяют обслуживать 12 трубопроводов. Конфигурация датчиков 8I+4F+4R. Посредством адаптеров АДС97, связанных с корректором по интерфейсу RS485, можно расширить конфигурацию датчиков до 12I+8F+8R при использовании одного, и до 16I+12F+12R при использовании двух адаптеров.

Преобразователи расхода, входящие в состав измерительного комплекса

СГ, СТГ, РСГ, RVG, DELTA,

TZ/FLUXI, YEWFLO DY,

PROWIRL, OPTISWIRL 4070,

ЭВ-200, ДРГ.М, PRO-V,

ИРВИС-К300

Преобразователи температуры, входящие в состав

измерительного комплекса

ТС, ТЭМ-100, ТПТ-1 (-17, -19), ТПТ-15, ТСП-Н

Преобразователи давления, входящие в состав измерительного комплекса

Метран-150, СДВ, DMP, АИР-20/М2,

АИР-30, ПД100И, EJ* , 3051,

МИДА-13П, Метран-55,

АИР-10

Барьеры искрозащиты

ТСС-Ex, Z, Z755

При работе в составе узла учета газа измерительные комплексы обеспечивают:

  • измерение расхода и объема газа при рабочих условиях, температуры, давления и разности давлений;
  • приведение результатов измерений расхода и объема к стандартным условиям ТС=293,15 К и РС=0,101325 МПа;
  • архивирование значений объемов газа при рабочих и при стандартных условиях, среднего расхода газа при рабочих условиях, средней температуры и среднего давления в часовом, суточном и месячном архивах;
  • архивирование сообщений об изменении настроечных параметров;
  • архивирование сообщений о нештатных ситуациях.
  • показания текущих, архивных и настроечных параметров на встроенном дисплее корректора;
  • защиту архивных данных и настроечных параметров от изменений.

ДИАПАЗОНЫ ИЗМЕРЕНИЙ

  • от 0,1 до 4,5•105 м3/ч — расход;
  • от 2•10–5 до 9•108 м3 — объем;
  • от минус 50 до плюс 200 .С — температура;
  • от 0 до 7 МПа — давление;
  • от 0 до 1000 кПа — разность давлений.

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы допускаемой погрешности (в зависимости от класса измерительного канала объема) составляют:

  • измерение расхода и объема при рабочих условиях (относительная) ±0,75 % (Б), ±1 % (В), ±2 % (Г);
  • измерение расхода и объема при стандартных условиях (относительная) ±1 % (Б), ±1,5 % (В), ±2,5 % (Г);
  • измерение давления (приведенная к верхнему пределу измерений) ±0,3 % (Б), ±0,5 % (В), ±0,8 % (Г);
  • измерение температуры (абсолютная) ± (0,3+0,002•|t|)°С (Б, В); ± (0,8+0,004•|t|)°С (Г);
  • измерение разности давлений (приведенная к верхнему пределу измерений) ±1 % (Б, В, Г);
  • погрешность часов (относительная) ±0,01 % (Б, В, Г).

Примечание: t — температура контролируемой среды, °С.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Условия эксплуатации:

  • температура окружающего воздуха: от минус 10 до плюс 50 °C;
  • относительная влажность: 80% при 35 °С и более низких температурах;
  • атмосферное давление: от 84 до 106,7 кПа;
  • синусоидальная вибрация: амплитуда 0,35 мм, частота от 10 до 55 Гц.

Электропитание: (220+22/-33) В (50 ± 2) Гц (непосредственно или через сетевые адаптеры).

Средняя наработка на отказ: 40000 ч.

Средний срок службы: 12 лет.
