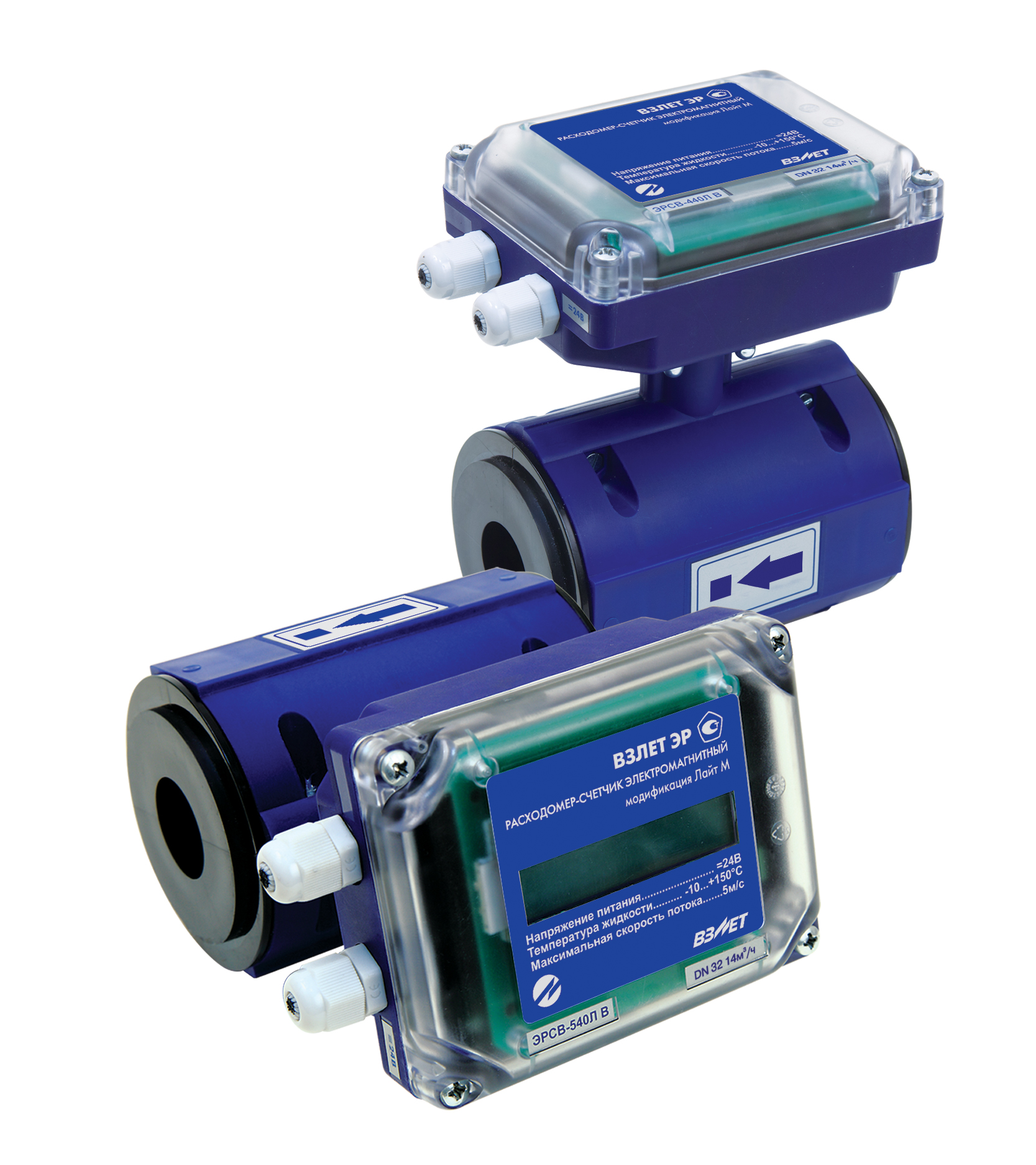

Расходомер-счетчик электромагнитный «ВЗЛЕТ ЭР», модификация «Лайт М»
| Производитель: | Взлет |
Соответствует дополнительным требованиям, предъявляемым системой качества НП «Российское теплоснабжение». Предназначен для измерения расхода и объема горячей и холодной воды.
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
| Артикул | Наименование | Цена (без НДС) | Количество |
|---|---|---|---|
| 000008761 | ЭРСВ-420Л dy 10 | По запросу | |
| 000026483 | ЭРСВ-440Ф В dy 65 расходомер-счетчик электромагнитный | 53900 | |
| 000026488 | ЭРСВ-440Ф В dy 80 расходомер-счетчик электромагнитный | 57700 | |
| 000027231 | ЭРСВ-470Л В dy 15 | 35900 | |
| 000027211 | ЭРСВ-470Л В dy 25 | 40600 | |
| 000027232 | ЭРСВ-470Л В dy 32 | 42600 | |
| 000027234 | ЭРСВ-470Л В dy 50 | 48900 | |
| 000026241 | ЭРСВ-470Л В dy 65 | 53800 | |
| 000027235 | ЭРСВ-470Л В dy 80 | 58200 | |
| 000026816 | ЭРСВ-540Л В dy 20 | 32400 | |
| 000026637 | ЭРСВ-540Л В dy 32 | 35900 | |
| 000027253 | ЭРСВ-540Л В dy 65 | 46100 | |
| 000027255 | ЭРСВ-540Ф В dy 65 | 57000 | |
| 000026533 | ЭРСВ-540Ф В dy 80 | 60800 | |
| 000026247 | ЭРСВ-540Ф В dy100 | 64600 | |
| 000026931 | ЭРСВ-540Ф В dy150 | 96600 | |
| 000026361 | ЭРСВ-540Ф В dy200 | 166300 | |
| 000026532 | ЭРСВ-540Ф В dy300 | 306300 | |
| 000026201 | ЭРСВ-440Ф В dy 50 расходомер-счетчик электромагнитный | 47500 | |
| 000026202 | ЭРСВ-440Ф В dy 40 расходомер-счетчик электромагнитный | 45200 | |
| 000026203 | ЭРСВ-440Ф В dy 32 расходомер-счетчик электромагнитный | 43300 | |
| 000026225 | ЭРСВ-440Л В dy 100 расходомер-счетчик электромагнитный | 48300 | |
| 000026214 | ЭРСВ-440Л В dy 15 расходомер-счетчик электромагнитный | 28700 | |
| 000026664 | ЭРСВ-440Л В dy 150 расходомер-счетчик электромагнитный | 69600 | |
| 000026200 | ЭРСВ-440Л В dy 20 расходомер-счетчик электромагнитный | 29300 | |
| 000026199 | ЭРСВ-440Л В dy 25 расходомер-счетчик электромагнитный | 31200 | |
| 000026213 | ЭРСВ-440Л В dy 32 расходомер-счетчик электромагнитный | 32800 | |
| 000026357 | ЭРСВ-440Л В dy 40 расходомер-счетчик электромагнитный | 35800 | |
| 000026844 | ЭРСВ-440Л В dy 40 (реверс) | 37900 | |
| 000026310 | ЭРСВ-440Л В dy 50 расходомер-счетчик электромагнитный | 37600 | |
| 000026358 | ЭРСВ-440Л В dy 65 расходомер-счетчик электромагнитный | 43000 | |
| 000026197 | ЭРСВ-440Л В dy 80 расходомер-счетчик электромагнитный | 44800 | |
| 000026475 | ЭРСВ-440Ф В dy 100 расходомер-счетчик электромагнитный | 61500 | |
| 000026417 | ЭРСВ-440Ф В dy 150 расходомер-счетчик электромагнитный | 93500 | |
| 000026231 | ЭРСВ-440Ф В dy 20 расходомер-счетчик электромагнитный | 40200 | |
| 000026220 | ЭРСВ-440Ф В dy 200 расходомер-счетчик электромагнитный | 163200 | |
| 000026205 | ЭРСВ-440Ф В dy 25 расходомер-счетчик электромагнитный | 42600 | |
| 000026390 | ЭРСВ-440Ф В dy 300 расходомер-счетчик электромагнитный | 303200 | |
| 000027264 | ЭРСВ-570Ф В dy200 | 215300 | |
| 000027258 | ЭРСВ-570Ф В dy 40 | 61000 | |
| 000027247 | ЭРСВ-470Ф В dy 65 | 67400 | |
| 000038880 | ЭРСВ-440Л В dy 65 (реверс) | 45100 | |
| 000041916 | ЭРСВ-440Ф В dy 40 (реверс.) | 47300 | |
| 000026210 | ЭРСВ-470Л В dy 20 | 36600 | |
| 000030071 | ЭРСВ-470Л В dy 40 (реверс) | 48600 | |
| 000027207 | ЭРСВ-470Л В dy 40 | 46500 | |
| 000034221 | ЭРСВ-470Л В dy 50 (реверс.) | 51000 | |
| 000026242 | ЭРСВ-470Л В dy 65 (реверс) | 55900 | |
| 000026629 | ЭРСВ-540Л В dy 15 | 31800 | |
| 000027517 | ЭРСВ-440Л В dy 32 (реверс) | 34600 | |
| 000026827 | ЭРСВ-540Л В dy 40 | 38900 | |
| 000026211 | ЭРСВ-540Л В dy 50 | 40700 | |
| 000026212 | ЭРСВ-540Л В dy 80 | 47900 | |
| 000027152 | ЭРСВ-540Ф В dy 25 | 45700 | |
| 000026618 | ЭРСВ-540Ф В dy 32 | 46400 | |
| 000026845 | ЭРСВ-540Ф В dy 40 | 48300 | |
| 000047118 | ЭРСВ-540Ф В dy300 (реверс) | 311600 | |
| 000027257 | ЭРСВ-570Ф В dy 32 | 57200 | |
| 000032614 | ЭРСВ-440Л В dy 50 (реверс) | 39700 | |
| 000029662 | ЭРСВ-440Л В dy 25 (реверс) | 33000 |
Максимальная скорость потока: 10 м/с.
Исполнения измерительного блока:
- ЭРСВ-4х0х В – без индикатора;
- ЭРСВ-5х0х В – с индикатором.
Тип присоединения:
- ЭРСВ-хх0Л В – «сэндвич» (от DN 10 до DN 150);
- ЭРСВ-хх0Ф В – фланцевое (от DN 20 до DN 300).
Максимальная скорость потока 5 м/с.
Исполнения измерительного блока:
- ЭРСВ-440Л В – без индикатора;
- ЭРСВ-540Л В – с индикатором.
Тип присоединения:
ЭРСВ-х40Л В – «сэндвич» (DN 25, DN 32, DN 50).
Отличительные особенности
- простота установки: малый вес как результат применения специальных материалов, возможность разворота индикатора при монтаже, не требуется установка фильтра;
- механическая прочность;
- легкая настройка для работы с тепловычислителями без использования компьютера;
- максимальная защищенность результатов измерений от несанкционированного доступа и вмешательства в работу прибора;
- журнал событий (запись изменения настроечных параметров, запись смены режимов работы, изменение даты/времени);
- исключение ошибок, связанных с опустошением трубопровода или пропадания питания;
- благодаря встроенной RFID-метке стандарта NFC можно снять показания прибора с помощью смартфона;
- часы реального времени;
- самый большой в своем классе выбор DN обеспечивает возможность минимизации затрат при работе с одим поставщиком приборов даже в больших комплексных проектах;
- полнопроходной расходомер без потерь давления на измерительном участке;
- не требуется установка фильтра;
- возможность монтажа в пластиковые (металлопластиковые) трубопроводы;
- вывод информации на два универсальных выхода с возможностью выбора режима работы (импульсного, частотного или логического);
- увеличение коммутируемого тока на универсальных выходах в пассивном режиме до 150 мА;
- работа универсальных выходов в пассивном режиме при любой полярности внешнего напряжения (аналог «сухого» контакта);
- короткие прямолинейные участки до и после расходомера;
- усовершенствованная проточная часть для стабильной работы в зоне малых расходов (максимальная скорость потока 5 м/с);
- не требуется дополнительная присоединительная арматура (диффузоры и конфузоры);
- степень защиты IP65;
- контроль заполнения трубопровода.
Вывод информации:
- на символьный жидкокристаллический индикатор (только для исполнений ЭРСВ-5х0х В и ЭРСВ-540Л В);
- в виде импульсов с нормированным весом и логического сигнала направления потока;
- по последовательному интерфейсу RS-485 (по заказу);
- по беспроводному интерфейсу NFC (по заказу).
Технические характеристики (максимальная скорость потока 10 м/с)
| Характеристика | Значение | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр ЭРСВ-хх0Л В, DN | 10 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | - | - |
| Номинальный диаметр ЭРСВ-хх0Ф В, DN | - | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 300 |
| Наиб. измеряемый средний объемный расход жидкости, Qv наиб, м3/ч | 2,83 | 11,32 | 17,69 | 28,98 | 45,28 | 70,75 | 119,6 | 181,12 | 283 | 636,8 | 1132 | 2547 |
| Давление в трубопроводе, МПа | не более 2,5 | |||||||||||
| Удельная электропроводность жидкости, См/м | не менее 5 x 10-4 | |||||||||||
| Диапазон температуры жидкости, °С | от минус 10 до 150 | |||||||||||
| Мин. длина прямолинейных участков до и после расходомера | 3DN и 1DN | |||||||||||
| Степень защиты | IP65 | |||||||||||
| Напряжение питания расходомера, В | =24 | |||||||||||
| Потребляемая мощность, Вт | не более 5,0 | |||||||||||
| Средняя наработка на отказ, ч | 75 000 | |||||||||||
| Средний срок службы, лет | 12 | |||||||||||
| Гарантийный срок эксплуатации, мес. | 72 | |||||||||||
Диапазон и погрешность измерения:
| Исполнение | DN | Относительная погрешность измерения, % | Динамический диапазон |
|---|---|---|---|
| ЭРСВ-х40х В | от 10 до 300 | ±2,0 | 1:250 |
| ЭРСВ-х70х В | от 15 до 300 | ±2,0 | 1:500 |
Технические характеристики (максимальная скорость потока 5 м/с)
| Характеристика | Значение | ||
|---|---|---|---|
| Номинальный диаметр ЭРСВ-х40Л В, DN | 25 | 32 | 50 |
| Наиб. измеряемый средний объемный расход жидкости, Qv наиб, м3/ч | 8,9 | 14,5 | 35,4 |
| Давление в трубопроводе, МПа | не более 2,5 | ||
| Удельная электрическая проводимость жидкости, См/м | не менее 5 x 10-4 | ||
| Диапазон температуры жидкости, °С | от минус 10 до 150 | ||
| Мин. длина прямолинейных участков до и после расходомера | 2DN и 1DN | ||
| Степень защиты | IP65 | ||
| Напряжение питания расходомера, В | =24 | ||
| Потребляемая мощность, Вт | не более 5,0 | ||
| Средняя наработка на отказ, ч | 75 000 | ||
| Средний срок службы, лет | 12 | ||
| Гарантийный срок эксплуатации, мес. | 60 | ||
Диапазон и погрешность измерения:
| Исполнение | DN | Относительная погрешность измерения, % | Динамический диапазон |
|---|---|---|---|
| ЭРСВ-х40Л В | 25, 32, 50 | ±2,0 | 1:250 |
Обозначение при заказе
| ЭРСВ – | Х | Х | X | Х | Х | Х | |||||
| 1 | 2 | 3 | 4 | 5 | 6 |
1. По наличию индикатора
- без индикатора - 4
- с индикатором – 5
2. По динамическому диапазону:
- 1:100 - 1
- 1:250 - 4
- 1:300 - 5
- 1:500 – 7
3. По области применения:
- общепромышленное - 0
- особые условия – 5
4. По способу монтажа в трубопровод:
- «сэндвич» - Л
- фланцевое – Ф
5. По нормируемым пределам допускаемой погрешности:
- ± 1% - А
- ± 2% - В
- ± 5% - С
6. По направлению движения измеряемой жидкости:
- реверсивное исполнение – Р
Например, обозначение ЭРСВ-475Ф ВР соответствует исполнению расходомера:
- без индикатора (-4ххх хх);
- выполняющего измерения среднего объемного расхода в динамическом диапазоне 1:500 (-х7хх хх);
- для особых (тяжелых) условий (-хх5х хх): кожух первичного преобразователя и корпус измерительного блока выполнены из металла;
- с фланцевым присоединением (-хххФ хх);
- обеспечивающего измерения среднего объемного расхода с допускаемой погрешностью ±2% (-хххх Вх);
- устанавливаемого в трубопроводах с реверсивным потоком жидкости (хххх хР).
