ВМХ счетчик холодной воды

ВМХ счетчик холодной воды
Артикул:
Производитель: Завод Водоприбор

Счетчики холодной воды турбинные ВМХ предназначены для измерения объемов питьевой воды по СанПиН2.1.4.1074 и сетевой воды по СНиП 2.04.07, протекающих в системах холодного водоснабжения, подающих и обратных трубопроводах закрытых и открытых систем теплоснабжения при давлении до 1,6 МПа (16 кгс/см2) и диапазоне температур от 5 до 50°С. Счетчики ВМХ соответствуют метрологическому классу В по ГОСТ Р 50193.1, превышая его требования по ряду основных технических характеристик.

Версия для печати
АртикулНаименованиеЦенаКоличество
000001395ВМХ-65 счетчик холодной воды16195
Добавить в заявку
000001396ВМХ-80 счетчик холодной воды20823
Добавить в заявку
000001394ВМХ-50 счетчик холодной воды15612
Добавить в заявку
000001398ВМХ-150 счетчик холодной водыПо запросу
Добавить в заявку
000001397ВМХ-100 счетчик холодной воды21550
Добавить в заявку
000001399ВМХ-200 счетчик холодной воды65352
Добавить в заявку

Особенности водосчетчиков турбинных ВМХ

  • счетный механизм герметизирован, допускается работа в затапливаемых колодцах;
  • турбинные счетчики воды ВМХ имеют возможность подключения устройств для дистанционного снятия показаний по высокочастотным и низкочастотным импульсам.
  • по заказу потребителя счетчики могут дополнительно комплектоваться датчиком (магнитоуправляемый герметизированный контакт) для дистанционной (телемеханической) передачи низкочастотных импульсов с передаточным коэффициентом (ценой импульса) 100 и 1000 литров.
  • гарантийный срок эксплуатации счетчика типа ВМХ- 6 лет.

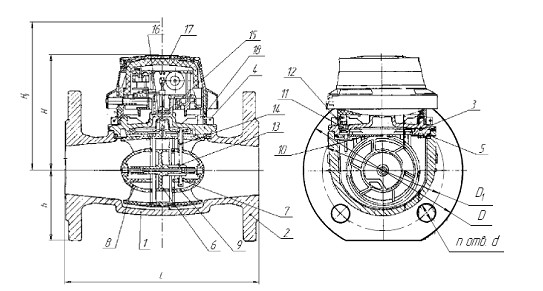

1-корпус; 2-фланец; 3-крышка;4 –болты; 5-прокладка; 6- турбинка; 7 – ось; 8-обтекатель входа; 9- обтекатель выхода;10- тяга; 11-шток регулятора; 12-винт регулятора; 13-червячная передача; 14- шток вертикальный; 15-полумуфта магнитная ; 16-полумуфта ведомая; 17 крышка; 18-кожух.
Наименование основных технических характеристик

Условный диаметр DN, мм

  50 65 80 100 150 200

Расход воды, м3 /ч

Для счетчиков холодной воды в диапазоне температур от +5 до +50° С (тип ВМХ)

-наименьший Qmin

0,3

0,45

0,6

1,0 2,0 4,0
-переходный Qt

0,9

1,0

1,0

2,5 4,0 6,0
-номинальный Qn

45

60

120

150 250 500
-наибольший Qmax

120

180

240

300 500 1000
-порог чувствительности

0,15

0,2

0,25

0,25 1,0 1,5
Дистанционный выходной сигнал («герконный» съем сигнала), м3 /имп

0,1

10

0,001

0,01

Дистанционный выходной сигнал (оптоэлектронный съем сигнала), м3 /имп

0,001

0,01

Гидравлическое сопротивление, S, м/(м3/ч)2 8,2×10-4      7,0×10-4         1,1×10-4 8,3×10-5 1,6×10-5 3,3×10-6
Емкость индикаторного устройства, м3 999999 9999999
Наименьшая цена деления, м3 0,0005 0,005
Положение шкалы индикаторного устройства Вверх или в сторону

Габаритные размеры приведены в приложении А

Масса, кг (не более) 8,5 12 15 19 36 51

Присоединение к трубопроводу фланцевое по ГОСТ 12815

Трубопровод

горизонтальный, вертикальный или наклонный

Примечания: 1. Под наибольшим расходом Qmax понимается расход, при котором потеря давления на счетчике не превышает 0,1 МПа (1 бар), а длительность работы не более 1-го часа в сутки. Потеря давления (метры водяного столба) на счетчике при текущем значении расхода (м3/ч) определяется по формуле: h=S·Q2. 2. Под номинальным (эксплуатационным) расходом Qn понимается расход, при котором счетчик может работать непрерывно (круглосуточно). 3. Под наименьшим расходом Qmin понимается расход, при котором счетчик имеет относительную погрешность ±5% и ниже которого относительная погрешность не нормируется. 4. Под переходным расходом Qt понимается расход, при котором счетчик имеет погрешность ±2%, а н иже которого ±5%. 5. Под порогом чувствительности понимается расход, при котором турбинка приходит в непрерывное вращение. Размеры в миллиметрах

Тип

Обозначение параметра

Ду

L

H

H1

h

d

n

D

D1

Значение параметра

ВМХ-50

50

200

120

200

73

18

4

165

125

ВМХ-65

65

200

120

200

85

18

4

180

145

ВМХ-80

80

225

150

270

95

18

8

200

160

ВМХ-100

100

250

150

270

105

18

8

220

180

ВМХ-150

150

300

177

356

135

22

8

280

240

ВМХ-200

200

350

206

441

162

22

12

335

295

Схема водомерной вставки

1. Счетчик воды 2. Задвижка 3. Фильтр 4. Патрубок 5. Патрубок 6. Прокладка 7. Фланец по ГОСТ 12815

Ду

L, мм

L1, мм

L2, мм

L общ, мм

50

150

230

200

890

80

180

310

225

965

100

190

350

250

1290

150

210

480

300

1660

200

230

650

400

2080
