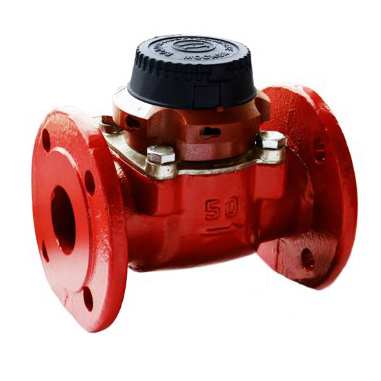

ВМГ счетчик горячей воды

ВМГ счетчик горячей воды
Артикул:
Производитель: Завод Водоприбор

Счетчики горячей воды турбинные ВМГ предназначены для измерения объемов питьевой воды по СанПиН2.1.4.1074 и сетевой воды по СНиП 2.04.07, протекающих в системах водоснабжения, подающих и обратных трубопроводах закрытых и открытых систем теплоснабжения при давлении до 1,6 МПа (16 кгс/см2) и диапазоне температур от 5 до 150°С. Счетчики ВМГ соответствуют метрологическому классу В по ГОСТ Р 50193.1, превышая его требования по ряду основных технических характеристик.

Версия для печати
АртикулНаименованиеЦенаКоличество
000001388ВМГ-65 счетчик горячей водыПо запросу
Добавить в заявку
000001387ВМГ-50 счетчик горячей водыПо запросу
Добавить в заявку
000001389ВМГ-80 счетчик горячей водыПо запросу
Добавить в заявку
000001391ВМГ-150 счетчик горячей водыПо запросу
Добавить в заявку
000001392ВМГ-200 счетчик горячей водыПо запросу
Добавить в заявку
000001390ВМГ-100 счетчик горячей воды25420
Добавить в заявку

Особенности водосчетчиков турбинных ВМГ

  • счетный механизм герметизирован, допускается работа в затапливаемых колодцах;
  • турбинные счетчики воды ВМХ имеют возможность подключения устройств для дистанционного снятия показаний по высокочастотным и низкочастотным импульсам.
  • по заказу потребителя счетчики могут дополнительно комплектоваться датчиком (магнитоуправляемый герметизированный контакт) для дистанционной (телемеханической) передачи низкочастотных импульсов с передаточным коэффициентом (ценой импульса) 100 и 250 литров.
  • гарантийный срок эксплуатации счетчика типа ВМГ - 4 года.

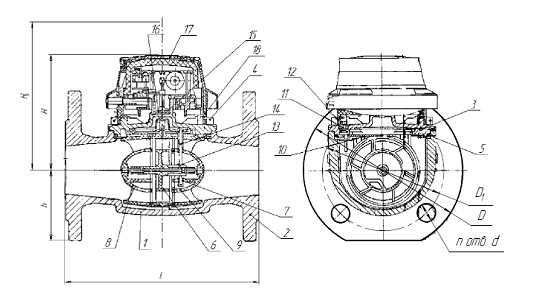

1-корпус; 2-фланец; 3-крышка;4 –болты; 5-прокладка; 6- турбинка; 7 – ось; 8-обтекатель входа; 9- обтекатель выхода;10- тяга; 11-шток регулятора; 12-винт регулятора; 13-червячная передача; 14- шток вертикальный; 15-полумуфта магнитная ; 16-полумуфта ведомая; 17 крышка; 18-кожух. <td"> 150 200
Наименование основных технических характеристик

Условный диаметр DN, мм

  50 65 80 100

Расход воды, м3 /ч

Для счетчиков горячей воды в диапазоне температур от +5 до +150° С (тип ВМГ)

-наименьший Qmin

0,6

1,0

1,4

2,0 4,5 8,0
-переходный Qt

1,8

2,0

3,2

4,8 12 20,0
-номинальный Qn

15

25

45

70 150 250
-наибольший Qmax

60

90

140

200 500 500
-порог чувствительности

0,25

0,3

0,35

0,6 1,7 2,0
Дистанционный выходной сигнал («герконный» съем сигнала), м3 /имп

0,1

1,0

0,25

2,5

Дистанционный выходной сигнал (оптоэлектронный съем сигнала), м3 /имп

0,001

0,01

Гидравлическое сопротивление, S, м/(м3/ч)2 8,2×10-4      7,0×10-4         1,1×10-4 8,3×10-5 1,6×10-5 3,3×10-6
Емкость индикаторного устройства, м3 999999 9999999
Наименьшая цена деления, м3   0,0005 0,005
Положение шкалы индикаторного устройства Вверх или в сторону

Габаритные размеры приведены в приложении А

Масса, кг (не более) 8,5 12 15 19 36 51

Присоединение к трубопроводу фланцевое по ГОСТ 12815

Трубопровод

горизонтальный, вертикальный или наклонный

Примечания: 1. Под наибольшим расходом Qmax понимается расход, при котором потеря давления на счетчике не превышает 0,1 МПа (1 бар), а длительность работы не более 1-го часа в сутки. Потеря давления (метры водяного столба) на счетчике при текущем значении расхода (м3/ч) определяется по формуле: h=S·Q2. 2. Под номинальным (эксплуатационным) расходом Qn понимается расход, при котором счетчик может работать непрерывно (круглосуточно). 3. Под наименьшим расходом Qmin понимается расход, при котором счетчик имеет относительную погрешность ±5% и ниже которого относительная погрешность не нормируется. 4. Под переходным расходом Qt понимается расход, при котором счетчик имеет погрешность ±2%, а ниже которого ±5%. 5. Под порогом чувствительности понимается расход, при котором турбинка приходит в непрерывное вращение.

Пределы допускаемой относительной погрешности счетчика

Δ при выпуске из производства и после ремонта не должны превышать, %:
в диапазоне от Qmin до Qt ±5
в диапазоне от Qt до Qmax вкл. ±2
Предел допускаемой среднеинтегральной относительной погрешности Δ и не должен превышать ± 1,5%.
Избыточное давление измеряемой среды, МПа 1,6
Средняя наработка на отказ, не менее, ч 100000
Полный срок службы, не менее, лет 12.
Размеры в миллиметрах

Тип

Обозначение параметра

Ду

L

H

H1

h

d

n

D

D1

Значение параметра

ВМГ-50

50

200

120

200

73

18

4

165

125

ВМГ-65

65

200

120

200

85

18

4

180

145

ВМГ-80

80

225

150

270

95

18

8

200

160

ВМГ-100

100

250

150

270

105

18

8

220

180

ВМГ-150

150

300

177

356

135

22

8

280

240

ВМГ-200

200

350

206

441

162

22

12

335

295

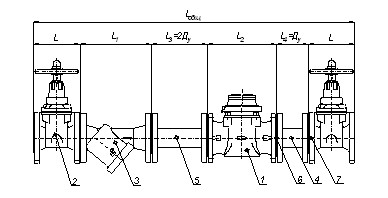

Схема водомерной вставки

1. Счетчик воды 2. Задвижка 3. Фильтр 4. Патрубок 5. Патрубок 6. Прокладка 7. Фланец по ГОСТ 12815

Ду

L, мм

L1, мм

L2, мм

L общ, мм

50

150

230

200

890

80

180

310

225

965

100

190

350

250

1290

150

210

480

300

1660

200

230

650

400

2080

Паспорт (pdf, 1.4 MБ)

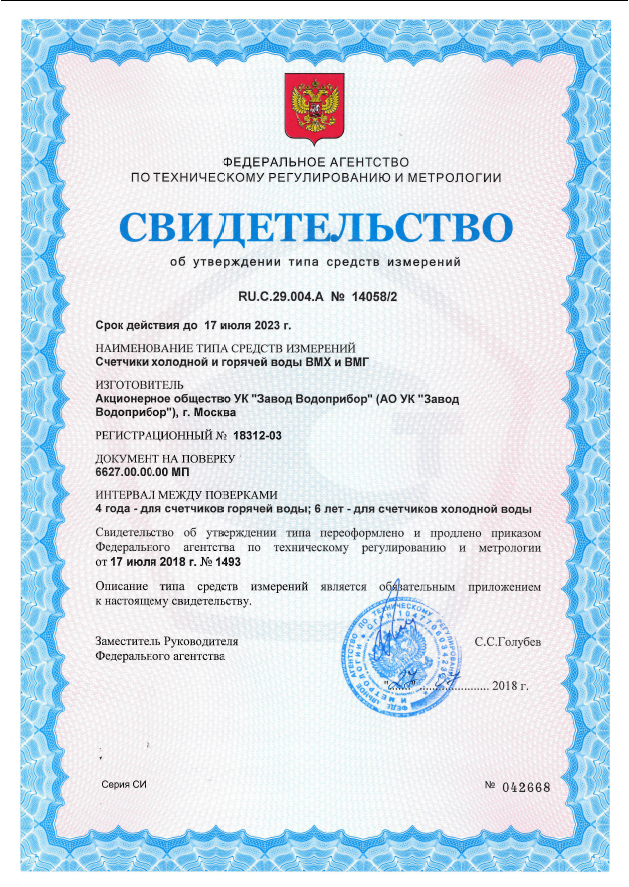

Свидетельство (pdf, 494.9 Кб)
