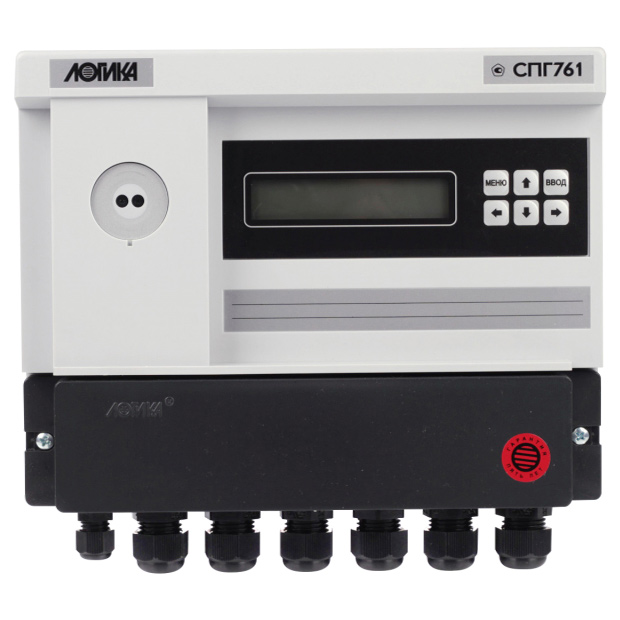

Корректор СПГ 761.2

Корректор СПГ 761.2
Артикул:000011513
Производитель:ЛОГИКА

Корректоры СПГ 761 предназначены для измерения электрических сигналов, соответствующих параметрам природного газа, транспортируемого по трубопроводам, и вычисления расхода и объема газа, приведенных к стандартным условиям (Тс=20 °С, Рс=0,101325 МПа).

Конфигурация входов: 8I+ 4F+ 4R (без подключения адаптеров АДС97), 12I+ 8F+ 8R (с одним адаптером АДС97), 16I+12F+12R (с двумя адаптерами АДС97).

Цена: 32 700 р. (без учета НДС)

Версия для печати

Корректоры СПГ 761 применяются в составе измерительных комплексов (систем) и обеспечивают комплексное решение широкого круга задач:

  • коммерческий учет потребления и отпуска природного газа;
  • контроль технологических параметров потока газа;
  • организация систем диспетчеризации и контроля потребления газа.

Пример применения корректора в составе измерительного комплекса показан на рисунке.

Рисунок. Измерительный комплекс на базе корректора.

Корректоры СПГ 761 соответствуют ГОСТ 30319.1-2015, ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ 8.586.1 - ГОСТ 8.586.5, РД 50-411, ГОСТ Р 8.740-2011, МИ 2667-2011, МИ 3173-2008, ФР.1.29.2003.00885. Коэффициент сжимаемости газа вычисляется по уравнениям ВНИЦ СМВ, GERG-91 мод. и методу NX-19 мод.

Корректоры рассчитаны на работу совместно с датчиками расхода, объема, перепада давления, давления и температуры газа, а также, при необходимости, с датчиками плотности, влажности и удельной теплоты сгорания. Корректоры могут обслуживать до двенадцати трубопроводов.

Непосредственно к прибору могут быть подключены:

  • восемь преобразователей с выходными сигналами тока 0–5, 0–20 или 4–20 мА;
  • четыре преобразователя с выходным импульсным или частотным сигналом 0–5 кГц;
  • четыре термопреобразователя сопротивления с характеристикой 50П, Pt50, 100П, Pt100, 50М, 100М.

Для модели 761.2 посредством адаптеров АДС97, подключаемых по дополнительному интерфейсу RS485, количество входов для подключения датчиков может быть увеличено.

Адаптер АДС97 имеет 4 входа для подключения датчиков расхода с импульсными выходными сигналами, 4 входа для подключения датчиков различного назначения с унифицированными токовыми выходными сигналами, 4 входа для подключения термопреобразователей сопротивления.

К корректору СПГ761.2 можно подключить один или два адаптера АДС97.

Корректоры осуществляют непрерывный контроль входных электрических сигналов и параметров потока газа. Любые недопустимые отклонения параметров и сигналов от нормы фиксируются в архиве диагностических сообщений с привязкой по времени. Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы, причем с привязкой к расчетному дню и часу.

Существует три типа архивов, имеющие различную глубину хранения:

  • часовые архивы - 1080 ч;
  • суточные архивы - 366 сут.;
  • месячные архивы - 24 мес.

В специальных архивах ведется учет полного времени работы, перерывов электропитания и изменений настроечных параметров.

Приборы имеют два уровня защиты данных: пароль и защищенный пломбой механический переключатель. Время последнего включения и выключения переключателя защиты данных фиксируется программой прибора и не может быть изменено пользователем.

Для реализации коммуникационных возможностей приборы снабжены интерфейсами: RS232C, оптическим по стандарту IEC1107, одним (мод.761.1) или двумя (мод. 761.2) RS485. Максимальная скорость обмена данными по всем интерфейсам равна 57600 бод.

Второй интерфейс RS485 в модели 761.2 предназначен, главным образом, для подключения адаптеров - расширителей АДС97, но может применяться и для объединения приборов в сеть.

Программные средства СПСеть®, ПРОЛОГ, ОРС-сервер «ЛОГИКА» поддерживают обмен данными с приборами. Программа ТЕХНОЛОГ поддерживает их в части автоматизации процедур поверки.

Метрологические характеристики

Погрешность при рабочих условиях не превышает:

  • ± 0,05% (приведенная) - по показаниям расхода, давления и перепада давления при работе с токовыми входными сигналами 4-20 мА;
  • ± 0,05% (относительная) - по показаниям расхода при работе с числоимпульсными и частотными входными сигналами;
  • ± 0,1°C (абсолютная) - по показаниям температуры для термопреобразователей Pt100, 100П, 100М.

Эксплуатационные характеристики

Температура окружающего воздуха: от -10 до 50 °C.

Относительная влажность: 95% при 35 °C.

Степень защиты от воды и пыли: IP65.

Габаритные размеры: 244 x 220 x 70 мм.

Электропитание: 220 В ± 30%, 50 Гц.

Потребляемая мощность: 7 В•А.

Срок службы: 12 лет.

Межповерочный интевал: 4 года.

Гарантия: 5 лет.

Мобильное приложение «НАКОПИТЕЛЬ»

Приложение служит для считывания архивных данных из приборов учета энергоносителей и переноса этих данных на компьютер для дальнейшей подготовки отчетов об энергопотреблении.

Обеспечивается чтение архивов тепловычислителей и корректоров, изготовленных фирмой ЛОГИКА и имеющих оптический порт. Считанные архивы хранятся в виде файлов. Файлы могут быть перенесены на компьютер любым удобным способом (прямое подключение, электронная почта, Bluetooth, и т. д.) и далее обработаны в программе ПРОЛОГ.

Программа рассчитана для использования на устройствах, работающих под управлением операционной системы Android версии не ниже 4.0 и имеющих USB-HOST порт, поддержанный на уровне операционной системы.

Работа программы успешно протестирована на следующих устройствах: ASUS fonepad 7, ASUS Zenfone 5, LENOVO P780, HTC One M8, Samsung Galaxy SII.

ОРС-сервер «ЛОГИКА»

ОРС-сервер "ЛОГИКА" обеспечивает интегрирование приборов фирмы ЛОГИКА в автоматизированные системы различного назначения, поддерживающие стандарты обмена данными, разработанные международной организацией ОРС Foundation.

Поддерживает стандарты OPC DA v.3.0 и OPC HDA v.1.20 и передает в SCADA-систему (или в другую автоматизированную систему) текущие и архивные значения измеряемых и вычисляемых параметров. Поддержка стандарта ОРС HDA позволяет наиболее полно использовать все возможности приборов фирмы, в том числе, при создании автоматизированных систем коммерческого учета.

Обеспечивает обмен данными с одиночными приборами или с группами приборов, объединенных между собой.

Способы доступа к приборам:

  • непосредственное подключение к СОМ-порту компьютера;
  • по сети Ethernet/Интернет с применением преобразователей Ethernet/RS232/RS485;
  • по локальной сети и Интернет с применением программы РАДИУС;
  • с использованием фирменных адаптеров АПС79, АПС45;
  • по коммутируемым телефонным и радиотелефонным линиям, в том числе с использованием GSM/GPRS модемов.

Может работать в режиме как локального, так и удаленного сервера. Это означает, что приложения-клиенты могут обращаться к серверу, расположенному как на том же компьютере, так и на других компьютерах сети.

Предусмотрен удобный механизм реконфигурации сервера с тем, чтобы иметь возможность переключаться с одной группы приборов на другую.

Требования к программно-аппаратным ресурсам для работы OPC-сервера "ЛОГИКА":

  • операционная система Windows 7 и старше;
  • оперативная память 1 GB;
  • установка Microsoft .NET Framework 4.

Программа «DataBase»

Программа DataBase предназначена для ввода настроечных параметров в следующие модели приборов учета: СПГ761, СПГ761 (мод.761.1, 761.2), СПГ762, СПГ762 (мод.762.1, 762.2), СПГ763, СПГ763 (мод.763.1, 763.2), СПЕ542, СПТ961, СПТ961 (мод.961.1, 961.2), СПТ961М.

Заметим, что подготовка базы данных является также одной из функций программного комплекса СПСеть®.

Программа «ПРОЛОГ»

ПРОЛОГ - программа для получения и хранения данных приборов учета, а также вывода данных в виде таблиц и отчетов необходимого формата.

Текущая версия программы поддерживает работу со следующими типами приборов:

  • корректоры СПГ741 (мод.01, 02), СПГ742, СПГ761, СПГ761 (мод.761.1, 761.2), СПГ762, СПГ762 (мод.762.1, 762.2), СПГ763, СПГ763 (мод.763.1, 763.2);
  • тепловычислители СПТ940, СПТ941, СПТ942, СПТ943, СПТ944, СПТ961, СПТ961 (мод.961.1, 961.2), СПТ961М, СПТ962, СПТ963.

Программа ПРОЛОГ обеспечивает:

  • загрузку данных из накопителей АДС90 и АДС91;
  • загрузку данных из устройств под управлением ОС Android;
  • загрузку данных из приборов учета при непосредственном подключении;
  • загрузку данных из приборов учета при соединении по телефонной линии посредством модема в ручном режиме или по расписанию;
  • загрузку данных из приборов учета при соединении через Интернет (протокол TCP/IP);
  • загрузку данных из приборов, находящихся в сети;
  • ведение архива абонентов, узлов и данных учета;
  • вывод отчетов о потреблении энергоносителей на печать по шаблонам;
  • экспорт данных учета в таблицы EXCEL, текстовые документы (в форматах rtf и txt) и на веб-страницы;
  • получение текущих данных с приборов и вывод их на экран компьютера в режиме реального времени.

Программа «ТЕХНОЛОГ»

Программа ТЕХНОЛОГ предназначена для автоматизации проверки приборов фирмы ЛОГИКА, в число которых входят:

  • корректоры СПГ742, СПГ761 (мод. 761.1, 761.2), СПГ762 (мод. 762.1, 762.2), СПГ763 (мод. 763.1, 763.2),
  • тепловычислители СПТ940, СПТ941 (мод. 941.10, 941.11, 941.20), СПТ943, СПТ944, СПТ961 (мод. 961.1, 961.2), СПТ962, СПТ963,
  • адаптеры АДС97, АДС98, АДС99 и накопитель АДС91.

На использование программы ориентированы методики поверки приборов и методы испытаний на соответствие техническим условиям.

Программный комплекс «СПСеть®»

Программный комплекс СПСеть обеспечивает двусторонний обмен данными с многофункциональными приборами АО НПФ ЛОГИКА: тепловычислителями СПТ961 всех моделей, корректорами СПГ761, СПГ762, СПГ763 всех моделей, сумматорами электрической энергии СПЕ542.

Комплекс включает в себя:

  • программу, позволяющую конфигурировать систему сбора данных и обеспечивающую работу с приборами в режиме управления оператором;
  • клиентское приложение, обеспечивающее сбор данных в автоматическом режиме;
  • DDE сервер.

Комплекс позволяет опрашивать как одиночные приборы, так и приборы, объединенные в сеть по интерфейсу RS485. Обмен данными может осуществляться по интерфейсам RS232, RS485, через оптический порт, а также, через телефонные или сотовые модемы. Полученные от приборов данные записываются в текстовые или Access-файлы известной структуры.
