Блочные тепловые пункты «ТЭМ®-АИТП»

Блочные тепловые пункты «ТЭМ®-АИТП»
Артикул:
Производитель:ТЭМ
Автоматизированный индивидуальный тепловой пункт в блочном исполнении «ТЭМ®-АИТП» – это изделие заводской готовности, служащее для передачи тепловой энергии от источника теплоснабжения к потребителю; обеспечения автоматического регулирования теплоносителя в системах отопления, вентиляции и поддержания заданных параметров ГВС и технологии.
Получить консультациюПолучить альбом типовых решений
Получить консультациюПолучить альбом типовых решений

Функциональные задачи БТП «ТЭМ®-АИТП»

  • Автоматическое управление значениями параметров теплоносителя в системе отопления и вентиляции в зависимости от температуры наружного воздуха, времени года и суток;
  • Поддержание постоянного значения температуры горячего водоснабжения согласно требованиям санитарных норм;
  • Поддержание заданных гидравлических параметров всех систем теплопотребления, а также тепловой сети;
  • Управление циркуляционными насосами в автоматическом режиме;
  • Автоматическая подпитка всех систем теплопотребления при подключении по закрытой схеме.

Преимущества БТП «ТЭМ®-АИТП»

  • Компактные размеры, позволяющие использовать блочные тепловые пункты в малогабаритных помещениях;
  • Сборка, проверка и настройка БТП «ТЭМ®-АИТП» происходят в заводских условиях;
  • Значительная экономия времени и затрат при проектировании, установке и запуске в эксплуатацию;
  • Кратчайшие сроки производства БТП «ТЭМ®-АИТП» за счет использования универсальных модульных заготовок;
  • Блочный тепловой пункт «ТЭМ®-АИТП» изготавливается с учетом габаритных размеров помещений и дверных проемов (удобство при разборке и сборке);
  • Не требует наличия высококвалифицированных специалистов для подключения «ТЭМ®-АИТП» к инженерным коммуникациям;
  • Широкий ряд типовых технических решений;
  • Поставка как в виде отдельных модулей, так и в полностью скомплектованном виде;
  • Возможность дистанционного регулирования теплопотребления и контроля параметров теплоносителя;
  • Гарантия распространяется как на все изделие в целом, так и на его отдельные компоненты.

Блочный тепловой пункт «ТЭМ®-АИТП» комплектуется щитом управления «ТЭМ®-ПЩ-АТП».

БТП «ТЭМ®-АИТП» дополнительно может быть укомплектован узлом учета тепловой энергии.

При необходимости выполняются все работы «под ключ» (проектирование, установка, присоединение ко всем инженерным коммуникациям, запуск, согласование и сдача всем надзорным органам).

Расшифровка наименований

Условные обозначения на схемах

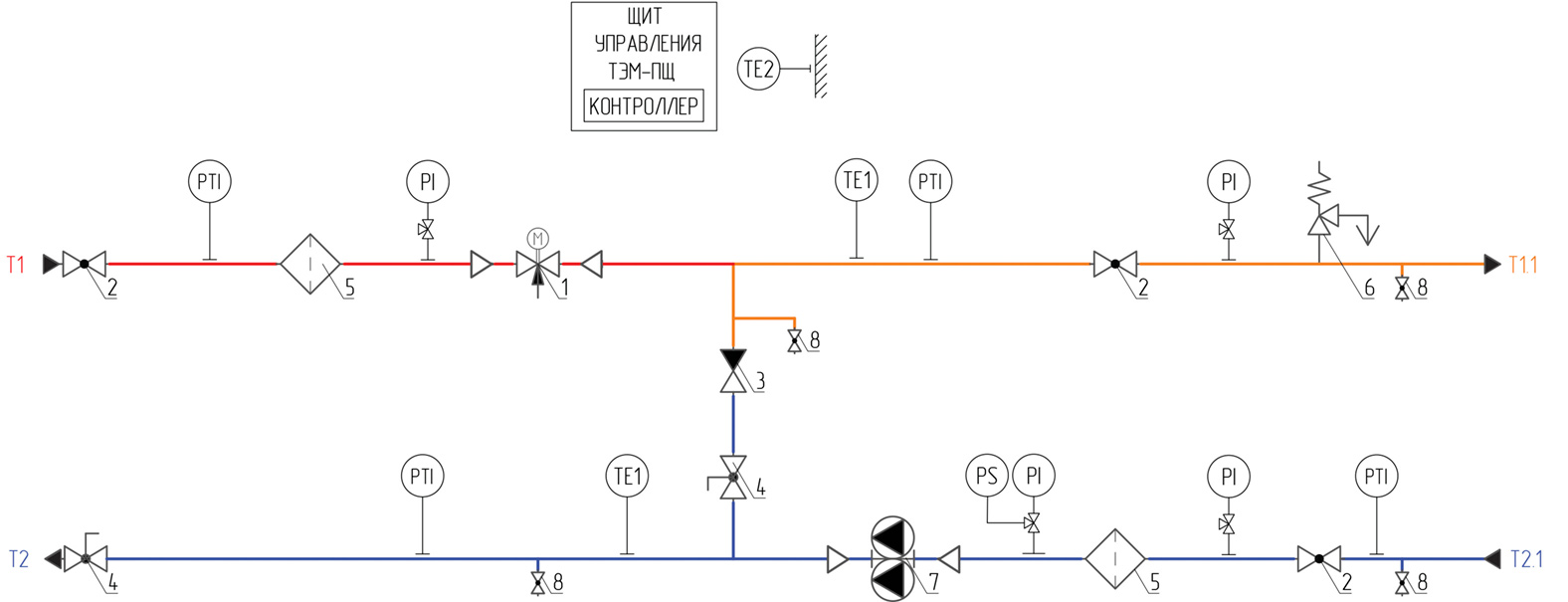

Модуль системы отопления (вентиляции) с зависимым присоединением

Принципиальная схема

1

Клапан регулирующий с электроприводом

2

Кран шаровой

3

Обратный клапан

4

Кран регулирующий

5

Фильтр

6

Клапан предохранительный

7

Насос сдвоенный

8

Кран спускной

PTI

Термоманометр

PI

Манометр

TE1

Датчик температуры теплоносителя

PS

Реле давления

TE2

Датчик температуры наружного воздуха

T1

Подающий трубопровод ТС

T2

Обратный трубопровод ТС

T1.1

Подающий трубопровод системы СО (СВ)

T2.1

Обратный трубопровод системы СО (СВ)

Технические характеристики

НАИМЕНОВАНИЕ

ТЕПЛОВАЯ НАГРУЗКА, ГКАЛ/Ч

ДИАПАЗОН РАСХОДОВ В СО(СВ), Т/Ч

Т1, Т2

Т1.1, Т2.1

ГАБАРИТНЫЕ РАЗМЕРЫ, ММ

МАССА, КГ

ДЛИНА

ШИРИНА

ВЫСОТА

ТЭМ-АИТП-СО(СВ)-02-01

0,05 – 0,2

0 – 8,0

32

50

1095

450

1330

190

ТЭМ-АИТП-СО(СВ)-02-02

0,2 – 0,5

8,0 – 20,0

50

65

1350

555

1470

250

ТЭМ-АИТП-СО(СВ)-02-03

0,5 – 0,7

20,0 – 28,0

65

80

1550

605

1560

310

ТЭМ-АИТП-СО(СВ)-02-04

0,7 – 1,0

28,0 – 40,0

80

100

1750

650

1670

380

Модуль системы отопления (вентиляции) с независимым присоединением, через теплообменный аппарат

Принципиальная схема

1

Клапан регулирующий с электроприводом

2

Кран шаровой

3

Редуктор давления

4

Обратный клапан

5

Кран регулирующий

6

Фильтр

7

Клапан предохранительный

8

Расходомер

9

Насос сдвоенный

10

Теплообменник

11

Кран спускной

PTI

Термоманометр

PI

Манометр

PS

Реле давления

TE1

Датчик температуры теплоносителя

TE2

Датчик температуры наружного воздуха

T1

Подающий трубопровод ТС

T2

Обратный трубопровод ТС

T1.1

Подающий трубопровод системы СО(СВ)

T2.1

Обратный трубопровод системы СО(СВ)

T94

Подпиточный трубопровод

Технические характеристики

НАИМЕНОВАНИЕ

ТЕПЛОВАЯ НАГРУЗКА,
ГКАЛ/Ч

ДИАПАЗОН РАСХОДОВ
В СО(СВ), Т/Ч

Т1, Т2

Т1.1, Т2.1

ГАБАРИТНЫЕ РАЗМЕРЫ, ММ

МАССА, КГ

ДЛИНА

ШИРИНА

ВЫСОТА

ТЭМ-АИТП-СО(СВ)-03-01

0,05 – 0,2

0 – 8,0

32

50

1800

700

1450

380

ТЭМ-АИТП-СО(СВ)-03-02

0,2 – 0,5

8,0 – 20,0

50

65

1850

750

1500

430

ТЭМ-АИТП-СО(СВ)-03-03

0,5 – 0,7

20,0 – 28,0

65

80

1950

800

1550

480

ТЭМ-АИТП-СО(СВ)-03-04

0,7 – 1,0

28,0 – 40,0

80

100

2050

800

1550

650

Модуль ГВС по закрытой двухступенчатой схеме, через теплообменные аппараты

Принципиальная схема

1

Клапан регулирующий с электроприводом

2

Кран шаровой

3

Обратный клапан

4

Кран регулирующий

5

Фильтр

6

Насос одиночный

7

Теплообменник

8

Кран спускной

PTI

Термоманометр

PI

Манометр

PS

Реле давления

TE1

Датчик температуры теплоносителя

T1

Подающий трубопровод ТС

T2

Обратный трубопровод ТС

T3

Подающий трубопровод системы ГВС

T4

Циркуляционный трубопровод системы ГВС

B1

Трубопровод холодной воды

Технические характеристики

НАИМЕНОВАНИЕ

ТЕПЛОВАЯ НАГРУЗКА,
ГКАЛ/Ч

ДИАПАЗОН РАСХОДОВ
В ГВС, Т/Ч

Т1, Т2

В1/Т3/T4

ГАБАРИТНЫЕ РАЗМЕРЫ, ММ

МАССА, КГ

ДЛИНА

ШИРИНА

ВЫСОТА

ТЭМ-АИТП-ГВС-07-01

0,05 – 0,2

0 – 3,3

40

32/32/25

1700

900

1600

650

ТЭМ-АИТП-ГВС-07-02

0,2 – 0,5

3,3 – 8,3

50

40/40/25

1850

1000

1600

850

ТЭМ-АИТП-ГВС-07-03

0,5 – 0,7

8,3 – 11,6

65

50/50/25

2000

1050

1600

1050

ТЭМ-АИТП-ГВС-07-04

0,7 – 1,0

11,6 – 16,7

80

65/65/40

2150

1150

1600

1200

Модуль системы отопления с зависимым присоединением в шкафном исполнении

Принципиальная схема

1

Клапан регулирующий с электроприводом

2

Кран шаровой

3

Обратный клапан

4

Кран регулирующий

5

Фильтр

6

Клапан предохранительный

7

Насос сдвоенный

8

Расходомер

9

Кран спускной

PTI

Термоманометр

PI

Манометр

TE1

Датчик температуры теплоносителя

PS

Реле давления

TE2

Датчик температуры наружного воздуха

T1

Подающий трубопровод ТС

T2

Обратный трубопровод ТС

T1.1

Подающий трубопровод системы СО

T2.1

Обратный трубопровод системы СО

Технические характеристики

НАИМЕНОВАНИЕ

ТЕПЛОВАЯ НАГРУЗКА,
ГКАЛ/Ч

ДИАПАЗОН РАСХОДОВ
В CO(CB), Т/Ч

Т1, Т2

T1.1, T2.1

ГАБАРИТНЫЕ РАЗМЕРЫ, ММ

МАССА, КГ

ДЛИНА

ШИРИНА

ВЫСОТА

ТЭМ-АИТП-ШСО-08-01

0,05 – 0,2

0 – 8,0

50

50

1200

400

1900

350
